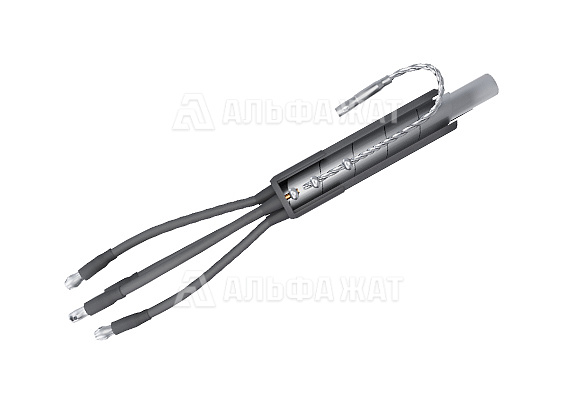

Концевая термоусаживаемая муфта 4 КВТп 1 (25-50) МКС
№ чертежа | нет

Концевая термоусаживаемая муфта 4 КВТп 1 (25-50) МКС

Муфта внутренней установки для оконцевания 3-х и 4-х жильных силовых кабелей, сечение жил 25, 35, 50 мм².
Оставить заявку
Характеристики
Тип  концевая
термоусаживаемая
Применение  внутренняя установка
Количество жил 4
Максимальное напряжение 1 кВ
Сечение жил кабеля 25-50 мм²
Перчатка наличие
Комплектация с болтовыми
наконечниками (для московских
кабельных сетей)
наличие

Комплект поставки

Перчатка типа ТУП 4-1 1 шт
Трубка термоусаживаемая маслостойкая № 1
для изолирования жил кабеля, красная 22/8х1,5
длиной 800 мм
4 шт
Манжета бандажирующая с клеевым слоем ТУТ,
черная 43/16х3,5 длина 230 мм
1 шт
Манжета изолирующая термоусаживаемая
с клеевым слоем, красная 26/8х3 длина 100 мм
4 шт
Провод медный с наконечником, длина 800 мм
сечением 16 мм²
1 шт
Припой ПОС – 30 0,1 кг
Припой марки А 0,06 кг
Проволока ОЖ 2,5 м
Жир паяльный 0,025 кг
Салфетка хлопчатобумажная 2 шт
Нитки льняные 1,5 м
Лента ПВХ
1 шт
Наконечник винтовой, 25-50 мм²   4 шт
Лента-герметик на наконечники  4/0,08 шт/м
Инструкция по монтажу  1 шт
Комплектовочная ведомость 1 шт
Перчатки х/б (пара)  2 шт
ОПИСАНИЕ
Муфта концевая термоусаживаемая 4 КВТп 1 (25-50) МКС внутренней установки  для оконцевания силовых трѐхжильных кабелей с бумажной изоляцией по ГОСТ 18410-73 при использовании металлической оболочки в качестве нулевого рабочего провода,а также четырѐхжильных силовых кабелей с пластмассовой изоляцией по ТУ 16.К71-277-98 на напряжение до 1 кВ переменного тока частотой 50 Гц.

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Компания «Альфа-ЖАТ» предлагает приобрести муфты термоусаживаемые концевые 4 КВТп 1 (25-50) МКС по низкой цене. Доставка в любой регион России и СНГ!
