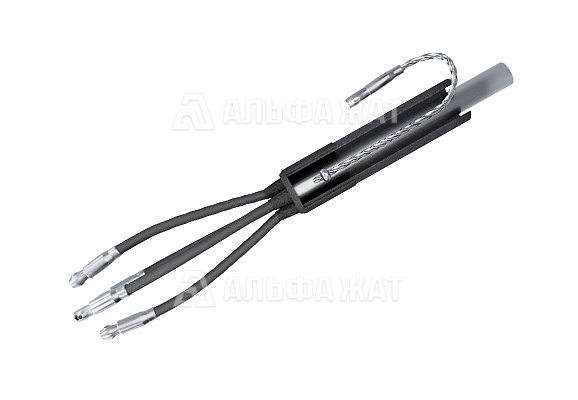

Концевая термоусаживаемая муфта 4 ПКВНТпб 1 (25-50) МКС
№ чертежа | нет

Концевая термоусаживаемая муфта 4 ПКВНТпб 1 (25-50) МКС

Муфта внутренней и наружной установки для оконцевания 4-х жильных силовых кабелей с броней, сечение жил 25, 35, 50 мм².
Оставить заявку
Характеристики
Тип  концевая
термоусаживаемая
Применение внутренняя и
наружная установка
Количество жил 4
Максимальное напряжение 1 кВ
Сечение жил кабеля 25-50 мм²
Перчатка  наличие
Комплектация с болтовыми
наконечниками (для московских
кабельных сетей)
наличие

Комплект поставки

Перчатки ТУП 4-1 1 шт
Трубка ТУТ для изолирования жил кабеля
22/8х1,5 дл. 800 мм
4 шт
Манжета ТУТ бандажирующая,
43/16х3,5 длина 160 мм
1 шт
Наконечники винтовые сечением 25-50 мм²
4 шт
Манжета для герметизации наконечников,
красная 26/8х3 длина 100 мм
4 шт
Провод медный с наконечником, длина 800 мм
сечением 16 мм²
1 шт
Припой ПОС – 30
0,05 кг
Проволока ОЖ 1,25 м
Жир паяльный 1 шт
Салфетка 1 шт
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  1 шт
ОПИСАНИЕ
Муфта термоусаживаемая типа 4 ПКВНТпб 1 (25-50) МКС внутренней и наружной установки используется для оконцевания силовых 4-х жильных кабелей с пластмассовой и резиновой изоляцией с металлической оболочкой или броней на напряжение до 1 кВ переменного тока частотой 50 Гц.

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Компания «Альфа-ЖАТ» предлагает приобрести муфты термоусаживаемые концевые 4 ПКВНТпб 1 (25-50) МКС внутренней установки по низкой цене. Доставка в любой регион России и СНГ!
