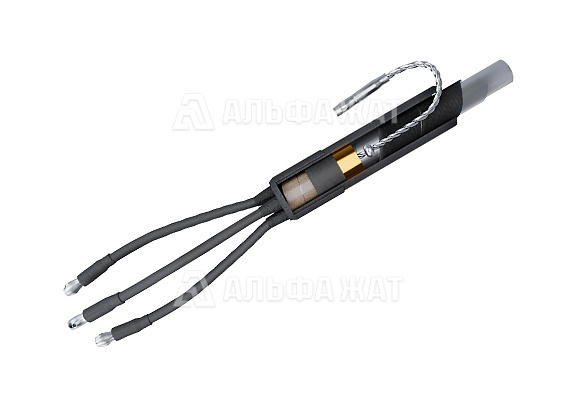

Концевая термоусаживаемая муфта 3 КВНТп 1 (150-240) М
№ чертежа | нет

Концевая термоусаживаемая муфта 3 КВНТп 1 (150-240) М

Муфта внутренней и наружной установки для оконцевания 3-х жильных силовых кабелей, сечение жил 150, 185, 240 мм².
Оставить заявку
Характеристики
Тип  концевая
термоусаживаемая
Применение  внутренняя и
наружная установка
Количество жил 3
Максимальное напряжение 1 кВ
Сечение жил кабеля 150-240 мм²
Перчатка наличие
Комплектация с болтовыми
наконечниками
наличие

Комплект поставки

Перчатка типа ТУП 3-3 1 шт
Трубка термоусаживаемая маслостойкая № 1
для изолирования жил кабеля, красная 28/11х1,5
длиной 800 мм
3 шт
Манжета бандажирующая с клеевым слоем ТУТ,
черная 75/22х3 длина 250 мм
1 шт
Манжета изолирующая термоусаживаемая
с клеевым слоем, красная 43/16х3,5 длина 120 мм
3 шт
Провод медный с наконечником, длина 700 мм
сечением 25 мм²
1 шт
Припой ПОС – 30 0,075 кг
Припой марки А 0,04 кг
Проволока оцинкованная 2,5 м
Жир паяльный 1 шт
Салфетка 1 шт
Нитки льняные 1,5 м
Лента ПВХ
1 шт
Изолятор ПИ-2, красный   3 шт
Наконечник винтовой, 150-240 мм²  3 шт
Лента-герметик на наконечники  3/0,12 шт/м
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  2 шт
ОПИСАНИЕ
Муфта концевая термоусаживаемая 3 КВНТп 1 (150-240) М внутренней и наружной установки  предназначена для оконцевания силовых кабелей с бумажной маслопропитанной изоляцией в общей алюминиевой или свинцовой оболочке с защитными покровами или без них и пластмассовой изоляцией на напряжение до 1 кВ переменного тока частотой 50 Гц на открытом воздухе и внутри помещений.

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!

Компания «Альфа-ЖАТ» предлагает приобрести муфты термоусаживаемые концевые 3 КВНТп 1 (150-240) М по низкой цене. Доставка в любой регион России и СНГ!
