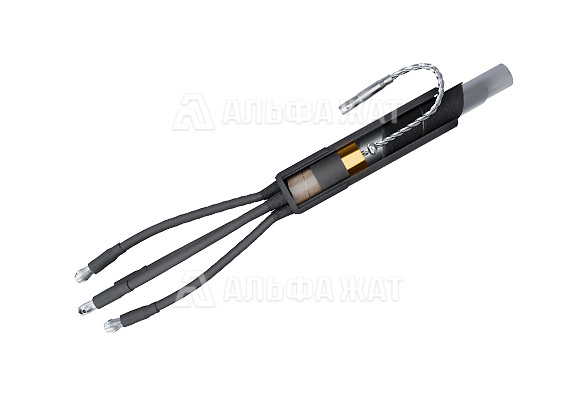

| Тип |
концевая термоусаживаемая |
| Применение |
внутренняя и наружная установка |
| Количество жил | 4 |
| Максимальное напряжение | 1 кВ |
| Сечение жил кабеля | 10-25 мм² |
| Перчатка | наличие |
|
Комплектация с непаяной системой заземления |
наличие |
|
Комплектация с болтовыми наконечниками |
наличие |
| Перчатка типа ТУП 4-1 | 1 шт |
|
Трубка термоусаживаемая маслостойкая № 1 для изолирования жил кабеля, красная 12/5х1,4 длиной 800 мм |
4 шт |
|
Манжета бандажирующая с клеевым слоем ТУТ, черная 35/12х3 длина 250 мм |
1 шт |
|
Манжета изолирующая термоусаживаемая с клеевым слоем, красная 21/6x2,5 длиной 60 мм |
4 шт |
|
Провод медный с наконечником, длина 700 мм сечением 10 мм² |
1 шт |
| Припой ПОС – 30 | 0,05 кг |
| Контактная пластина (терка) | 1 шт |
| Пружина ППД №1 | 1 шт |
| Проволока оцинкованная | 1,25 м |
| Жир паяльный | 1 шт |
| Салфетка | 1 шт |
| Нитки льняные | 1,5 м |
|
Лента ПВХ |
1 шт |
| Наконечник винтовой, 10-25 мм² | 4 шт |
| Лента-герметик на наконечники | 4/0,05 шт/м |
| Инструкция по монтажу | 1 шт |
| Перчатки х/б (пара) | 2 шт |
Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.
Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!
