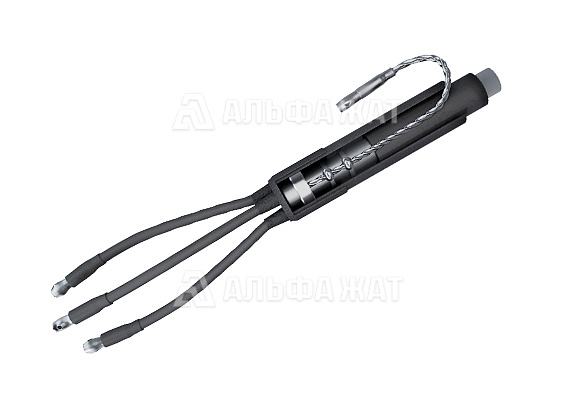

Концевая термоусаживаемая муфта 3 КВНТп(ур) 1 (150-240) (НП) М
№ чертежа | нет

Концевая термоусаживаемая муфта 3 КВНТп(ур) 1 (150-240) (НП) М

Муфта внутренней и наружной установки для оконцевания 3-х жильных силовых кабелей, сечение жил 150, 185, 240 мм².
Оставить заявку
Характеристики
Тип  концевая
термоусаживаемая
Применение  внутренняя и
наружная установка
Количество жил 3
Максимальное напряжение 1 кВ
Сечение жил кабеля 150-240 мм²
Перчатка наличие
Удлиненная разделка кабеля  наличие
Комплектация с непаяной системой
заземления
наличие
Комплектация с болтовыми
наконечниками
наличие

Комплект поставки

Перчатка типа ТУП 3-3 1 шт
Трубка термоусаживаемая маслостойкая № 1
для изолирования жил кабеля 28/11х1,5
длиной 1200 мм
3 шт
Манжета бандажирующая с клеевым слоем
ТУТ 75/22х3 длина 200 мм
1 шт
Манжета изолирующая термоусаживаемая с
клеевым слоем, 43/16х3,5 длина 120 мм
3 шт
Провод медный с наконечником, длина 700 мм
сечением 25 мм²
1 шт
Припой ПОС – 30 0,075 кг
Контактная пластина (терка) 1 шт
Пружина ППД №4  1 шт
Проволока оцинкованная 1,25 м
Жир паяльный 1 шт
Салфетка 1 шт
Нитки льняные 1,5 м
Лента ПВХ
1 шт
Наконечник винтовой, 150-240 мм²  3 шт
Лента-герметик на наконечники  3 шт
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  1 шт
ОПИСАНИЕ
Муфта концевая термоусаживаемая 3 КВНТп(ур) 1 (150-240) (НП) М внутренней и наружной установки  предназначена для оконцевания силовых кабелей с бумажной маслопропитанной изоляцией в общей алюминиевой или свинцовой оболочке с защитными покровами или без них и пластмассовой изоляцией на напряжение до 1 кВ переменного тока частотой 50 Гц.

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!

Компания «Альфа-ЖАТ» предлагает приобрести муфты термоусаживаемые концевые 3 КВНТп(ур) 1 (150-240) (НП) М по низкой цене. Доставка в любой регион России и СНГ!
