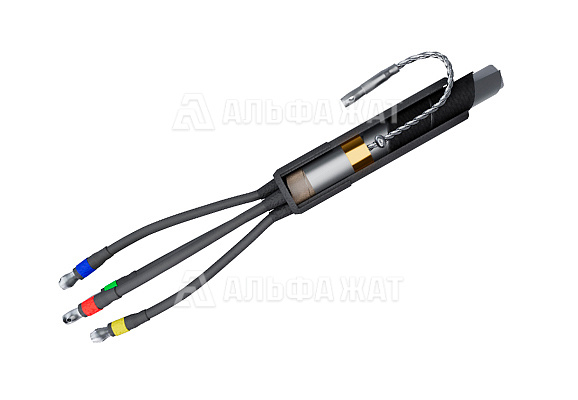

Концевая термоусаживаемая муфта 4 КВТп 1 (150-240)
№ чертежа | нет

Концевая термоусаживаемая муфта 4 КВТп 1 (150-240)

Муфта внутренней установки для оконцевания 4-х жильных силовых кабелей, сечение жил 150, 185, 240 мм².
Оставить заявку
Характеристики
Тип  концевая
термоусаживаемая
Применение  внутренняя установка
Количество жил 4
Максимальное напряжение 1 кВ
Сечение жил кабеля 150-240 мм²
Перчатка наличие

Комплект поставки

Перчатка типа ТУП 4-2 1 шт
Трубка термоусаживаемая маслостойкая № 1
для изолирования жил кабеля, красная 28/11х1,5
длиной 800 мм
4 шт
Трубка термоусаживаемая маслостойкая № 1
для изолирования жил кабеля, красная
22/8х1,5 длиной 800 мм (дополнительно при кабеле
неодинакового сечения жил)
1 шт
Манжета бандажирующая с клеевым слоем ТУТ,
черная 75/22х3, длина 250 мм
1 шт
Манжета изолирующая термоусаживаемая
с клеевым слоем, красная 43/16х3,5, длина 120 мм
4 шт
Провод медный с наконечником, длина 700 мм
сечением 25 мм²
1 шт
Припой ПОС – 30 0,075 кг
Припой марки А 0,04 кг
Проволока оцинкованная 2,5 м
Жир паяльный 1 шт
Салфетка 1 шт
Нитки льняные 1,5 м
Лента ПВХ
1 шт
Наконечник винтовой, 150-240 мм²  по заказу
Лента-герметик на наконечники  4/0,12 шт/м
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  2 шт
ОПИСАНИЕ
Муфта концевая термоусаживаемая 4 КВТп 1 (150-240) внутренней установки  предназначена для оконцевания силовых 4-х жильных кабелей с бумажной маслопропитанной изоляцией в общей алюминиевой или свинцовой оболочке с защитными покровами или без них и пластмассовой изоляцией на напряжение до 1 кВ переменного тока частотой 50 Гц внутри помещений.

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!

Компания «Альфа-ЖАТ» предлагает приобрести муфты термоусаживаемые концевые 4 КВТп 1 (150-240) по низкой цене. Доставка в любой регион России и СНГ!
