Концевая термоусаживаемая муфта 5 ПКНТпб 1 (70-120) (НП) М
№ чертежа | нет

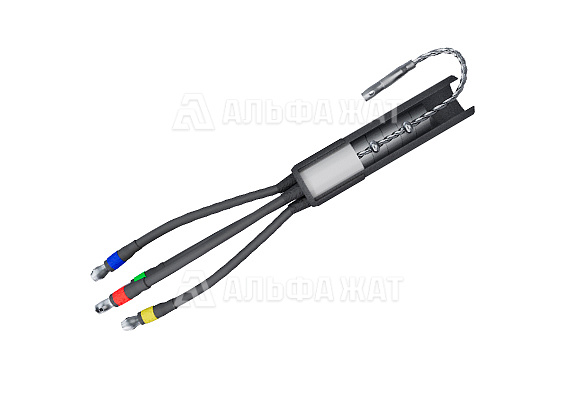

Концевая термоусаживаемая муфта 5 ПКНТпб 1 (70-120) (НП) М

Муфта для оконцевания 5-ти жильных силовых кабелей с броней, сечение жил 70, 95, 120 мм².
Оставить заявку
Характеристики
Тип  концевая
термоусаживаемая
Применение наружная установка
Количество жил 5
Максимальное напряжение 1 кВ
Сечение жил кабеля 70-120 мм²
Перчатка  наличие
Комплектация с непаяной системой
заземления

наличие
Комплектация с болтовыми
наконечниками
наличие

Комплект поставки

Перчатки ТУП 5-2 1 шт
Трубка ТУТ для изолирования жил кабеля
красная 22/8х1,5 длина 800 мм
5 шт
Манжета ТУТ бандажирующая,
черная 75/22х3 длина 160 мм
1 шт
Манжета для герметизации наконечников,
красная 35/12х3 длина 120 мм
5 шт
Провод медный с наконечником,
длина 700 мм сечением 16 мм²
1 шт
Пружина ППД №3 1 шт
Проволока оцинкованная 1,25 м
Салфетка 1 шт
Наконечники винтовые 70-120 мм²
5 шт
Изоляторы ПИ-1, красные 5 шт
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  1 шт
ОПИСАНИЕ
Муфта термоусаживаемая типа 5 ПКНТпб 1 (70-120) (НП) М наружной установки используется для оконцевания 5-ти жильных силовых бронированных кабелей с пластмассовой и резиновой изоляцией наружной установки на напряжение до 1 кВ переменного тока частотой 50 Гц.

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Компания «Альфа-ЖАТ» предлагает приобрести муфты термоусаживаемые концевые 5 ПКНТпб 1 (70-120) (НП) М по низкой цене. Доставка в любой регион России и СНГ!
