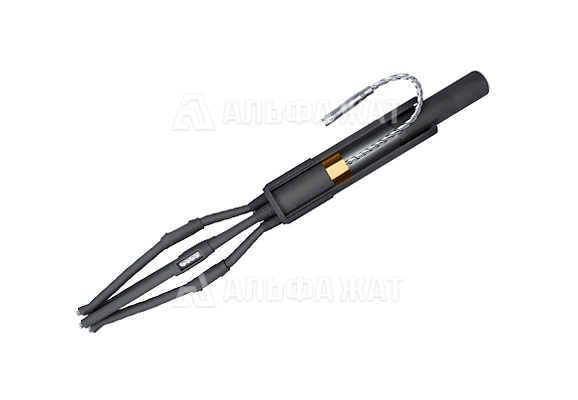

Концевая термоусаживаемая муфта 4 ПКВНТпб(СИП-2) 1 (10-25) (НП)
№ чертежа | нет

Концевая термоусаживаемая муфта 4 ПКВНТпб(СИП-2) 1 (10-25) (НП)

Муфта внутренней и наружной установки для соединения 4-х жильных силовых бронированных кабелей с самонесущим изолированным проводом СИП-2 сечение жил 10, 16, 25 мм².
Оставить заявку
Характеристики
Тип  концевая
термоусаживаемая
Применение внутренняя и
наружная установка
Количество жил 4
Максимальное напряжение 1 кВ
Сечение жил кабеля 10-25 мм²
Перчатка  наличие
Комплектация с непаяной системой
заземления
наличие

Комплект поставки

Перчатки ТУП 4-1 1 шт
Трубка ТУТ для изолирования жил кабеля (без клея)
12/5х1,2 длина 600 мм
4 шт
Манжета ТУТ бандажирующая с двусторонним
напылением 32/11х3 длина 100 мм
1 шт
Соединитель болтовой для сечения
10-25 мм²
по заказу
Манжета для герметизации наконечников,
красная 21/6х2,5 длина 60 мм
1 шт
Манжета для изолирования контактного
соединения 21/6х2,5 длина 100(-10) мм
4 шт
Провод медный с наконечником, длина 650 мм
сечением 10 мм²
1 шт
Пружина ППД №1  1 шт
Проволока оцинкованная 1,25 м
Салфетка 1 шт
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  1 шт
ОПИСАНИЕ
Муфта термоусаживаемая типа 4 ПКВНТпб(СИП-2) 1 (10-25) (НП) внутренней и наружной установки используется для соединения 4-х жильных кабелей с пластмассовой и резиновой изоляцией с броней рабочим напряжением до 1 кВ с самонесущим изолированным проводом СИП-2 рабочим напряжением до 1 кВ.

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Компания «Альфа-ЖАТ» предлагает приобрести муфты термоусаживаемые концевые-переходные 4 ПКВНТпб(СИП-2) 1 (10-25) (НП) по низкой цене. Доставка в любой регион России и СНГ!
