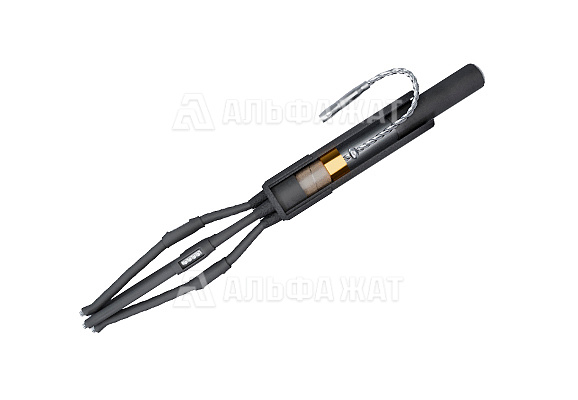

Концевая термоусаживаемая муфта 4 КВНТп(СИП-2) 1 (120-240) М
№ чертежа | нет

Концевая термоусаживаемая муфта 4 КВНТп(СИП-2) 1 (120-240) М

Муфта внутренней и наружной установки для соединения 4-х жильных кабелей с самонесущим изолированным проводом СИП-2, сечение жил 120, 150, 185, 240 мм².
Оставить заявку
Характеристики
Тип  концевая
термоусаживаемая
Применение внутренняя и
наружная установка
Количество жил 4
Максимальное напряжение 1 кВ
Сечение жил кабеля 120-240 мм²
Перчатка  наличие
Комплектация с болтовыми
соединителями
наличие

Комплект поставки

Перчатки ТУП 4-2 1 шт
Трубка ТУТ для изолирования жил кабеля
(без клея) 28/11х1,5 длиной 800 мм
4 шт
Трубка ТУТ для изолирования жил кабеля
(без клея) 22/8х1,5 длиной 800 мм
по заказу
Манжета подкладная на провод СИП с
двусторонним напылением 28/11х1,5
длиной 60 мм
4 шт
Манжета ТУТ бандажирующая с двусторонним
напылением 75/22х3 длина 200 мм
1 шт
Соединитель болтовой для сечения
120-240 мм²
4 шт
Трубка-манжета для изолирования контактного
соединения 35/12х3 длина 180 мм
по заказу
Трубка-манжета для изолирования контактного
соединения 43/16х3,5 длина 200 мм
4 шт
Провод медный с наконечником, длина 700 мм
сечением 25 мм²
1 шт
Припой ПОС – 30  0,05 кг
Припой марки А
0,04 кг
Проволока оцинкованная 1,25 м
Жир паяльный 1 шт
Лента ПВХ 1 шт
Нитки льняные 1,5 м
Салфетка 1 шт
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  2 шт
ОПИСАНИЕ
Муфта термоусаживаемая типа 4 КВНТп(СИП-2) 1 (120-240) М внутренней и наружной установки используется для соединения 4-х жильных кабелей с бумажной маслопропитанной изоляцией в общей алюминиевой или свинцовой оболочке с защитными покровами или без них на напряжение до 1 кВ переменного тока частотой 50 Гц с самонесущим изолированным проводом СИП-2 рабочим напряжением до 1 кВ.

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Монтаж муфты на кабеле с увлажнённой изоляцией категорически запрещается!

Компания «Альфа-ЖАТ» предлагает приобрести муфты термоусаживаемые концевые-переходные 4 КВНТп(СИП-2) 1 (120-240) М по низкой цене. Доставка в любой регион России и СНГ!
