Концевая термоусаживаемая муфта 4 ПКВНТп(СИП-2) 1 (10-25) М
№ чертежа | нет

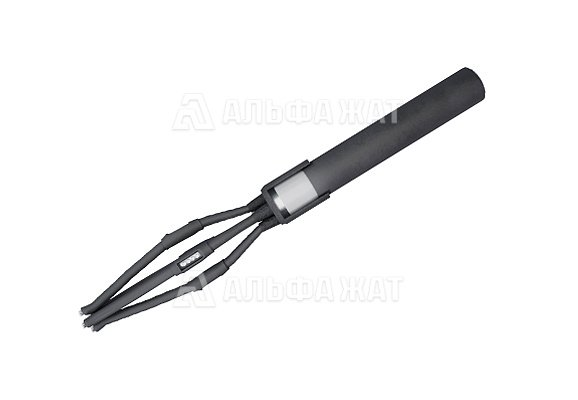

Концевая термоусаживаемая муфта 4 ПКВНТп(СИП-2) 1 (10-25) М

Муфта внутренней и наружной установки для соединения 4-х жильных силовых кабелей без брони с самонесущим изолированным проводом СИП-2 сечение жил 10, 16, 25 мм².
Оставить заявку
Характеристики
Тип  концевая
термоусаживаемая
Применение внутренняя и
наружная установка
Количество жил 4
Максимальное напряжение 1 кВ
Сечение жил кабеля 10-25 мм²
Перчатка  наличие
Комплектация с болтовыми
соединителями
наличие

Комплект поставки

Перчатки ТУП 4-1 1 шт
Трубка ТУТ для изолирования жил кабеля (без клея)
12/5х1,2 длина 600 мм
4 шт
Манжета для изолирования контактного соединения
21/6х2,5 длина 100(-10) мм
4 шт
Соединитель болтовой для сечения
10-25 мм²
4 шт
Трубка ТУТ – манжета подкладная 32/11х3
длина 100 мм
1 шт
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  1 шт
ОПИСАНИЕ
Муфта термоусаживаемая типа 4 ПКВНТп(СИП-2) 1 (10-25) М внутренней и наружной установки используется для соединения 4-х жильных кабелей с пластмассовой и резиновой изоляцией без брони рабочим напряжением до 1 кВ с самонесущим изолированным проводом СИП-2 рабочим напряжением до 1 кВ.

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Компания «Альфа-ЖАТ» предлагает приобрести муфты термоусаживаемые концевые-переходные 4 ПКВНТп(СИП-2) 1 (10-25) М по низкой цене. Доставка в любой регион России и СНГ!
