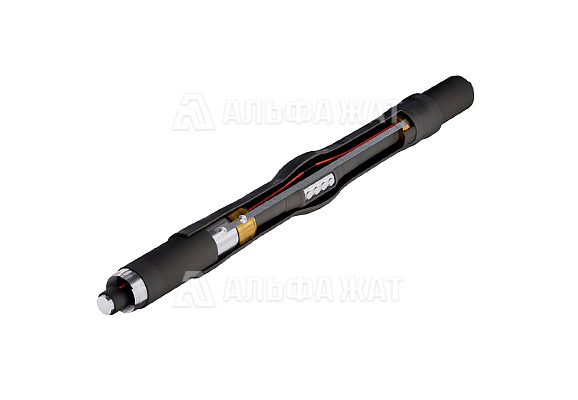

Соединительная термоусаживаемая кабельная муфта 1 СТ 1 (630)
№ чертежа | нет

Соединительная термоусаживаемая кабельная муфта 1 СТ 1 (630)

Муфта для соединения одножильных силовых кабелей, сечение жил 630 мм².
Оставить заявку
Характеристики
Тип  соединительная
термоусаживаемая
Применение  для кабеля с бумажной
маслопропитанной изоляцией
Количество жил 1
Максимальное напряжение 1 кВ
Сечение жил кабеля 630

Комплект поставки

Трубка ТУТ №3 с двусторонним клеевым
слоем (наружная) 90/25х5, длина 1100 мм
1 шт
Трубка №1 с клеевым слоем 75/22х3,
длина 220 мм
2 шт
Пленка рукавная
1 шт
Трубка-манжета №2 изолирующая с
двусторонним клеевым слоем 75/20х4,
длина 200 мм
1 шт
Соединительные гильзы сечением
630 мм²
по заказу
Провод заземления 50 мм²,
длина 800 мм
1 шт
Трубка ХВТ Ø 28 мм, длина 750 мм  1 шт
Лента ПВХ  1 шт
Проволока оцинкованная  2,5 м
Припой ПОС – 30    0,15 кг
Припой марки А  0,12 кг
Жир паяльный  1 шт
Салфетка х/б  2 шт
Лента-герметик, длина 200 мм  2 шт
Сетка для бандажа ленты-герметика узла
заземления 0,2 м
2 шт
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  1 шт
ОПИСАНИЕ
Муфта термоусаживаемая типа 1 СТ 1 (630) используется для соединения одножильных силовых кабелей с бумажной маслопропитанной изоляцией с броней или без брони на напряжение 0,4-1 кВ.

Область применения:  в тоннеле, кабельном коллекторе, грунте (ограничение по уровню прокладки отсутствует).

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Компания «Альфа-ЖАТ» предлагает приобрести муфты соединительные 1 СТ 1 (630) по низкой цене. Доставка в любой регион России и СНГ!
