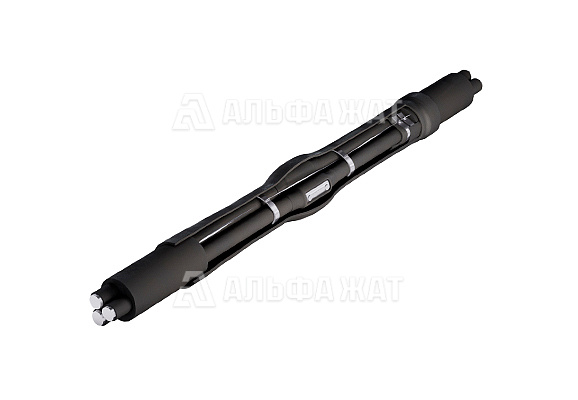

Соединительная термоусаживаемая кабельная муфта 4 СТп 1 (70-120) МКС
№ чертежа | нет

Соединительная термоусаживаемая кабельная муфта 4 СТп 1 (70-120) МКС

Муфта для соединения 4-х жильных силовых кабелей, сечение жил 70, 95, 120 мм².
Оставить заявку
Характеристики
Тип  соединительная
термоусаживаемая
Количество жил 4
Максимальное напряжение 1 кВ
Сечение жил кабеля 70-120 мм²
Перчатка наличие
Комплектация с болтовыми
соединителями (для московских
кабельных сетей)
наличие

Комплект поставки

Перчатка типа ТУП 4-2 2 шт
Трубка № 1 для герметизации муфты,
115/25х5 длина 1300 мм
1 шт
Пленка рукавная
1 шт
Трубка № 2 для изолирования жил кабеля,
белая 22/8х1,5 длина 240 мм
4 шт
Трубка № 2 для изолирования жил кабеля,
белая 22/8х1,5 длина 340 мм
4 шт
Трубка-манжета №3 для изолирования
контактного соединения, красная
35/12х3 длина 180 мм
4 шт
Провод заземления сечением 25 мм²
длина 1000 мм
1 шт
Провод медный, исп. в качестве нулевого провода
сечением 35 мм², длина 400 мм (может
комплектоваться двумя проводами заземления)
1 шт
Трубка ХВТ Ø 16 мм длина 600 мм 1 шт
Лента электроизоляционная ПВХ 1 шт
Гильзы кабельные винтовые сечения
70-120 мм²
4 шт
Припой ПОС – 30 0,225 кг
Припой марки А 0,08 кг
Проволока ОЖ 3,75 м
Жир паяльный 0,025 кг
Салфетка 4 шт
Нитки льняные 3 м
Стеклолента для бандажа заполнителя 6 м
Сетка для бандажа ленты - герметика
узла заземления, длина 0,3 м
2 шт
Пластина-заполнитель
4 шт
Лента-герметик для герметизации узла
заземления
2 шт
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  2 шт
ОПИСАНИЕ
Муфта термоусаживаемая типа 4 СТп 1 (70-120) МКС используется для соединения 4-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляцией, с броней или без брони, на напряжение 0,4-1 кВ.

Область применения:  в тоннеле, кабельном коллекторе, грунте (ограничение по уровню прокладки отсутствует).

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!

Компания «Альфа-ЖАТ» предлагает приобрести муфты соединительные 4 СТп 1 (70-120) МКС по низкой цене. Доставка в любой регион России и СНГ!
