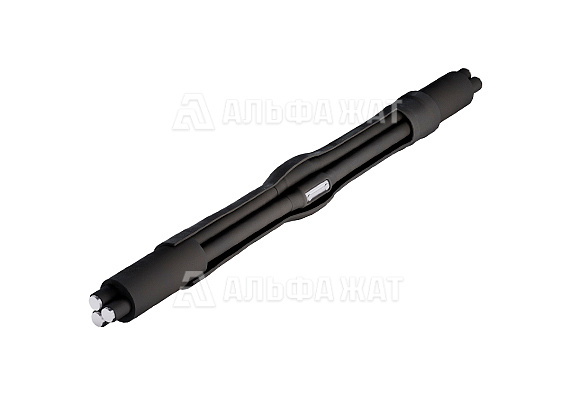

Соединительная термоусаживаемая кабельная муфта 5 ПСТ 1 (70-120)
№ чертежа | нет

Соединительная термоусаживаемая кабельная муфта 5 ПСТ 1 (70-120)

Муфта для соединения 5-ти жильных силовых кабелей, сечение жил 70, 95, 120 мм².
Оставить заявку
Характеристики
Тип  соединительная
термоусаживаемая
Применение  для кабеля с пластмассовой
изоляцией
Количество жил 5
Максимальное напряжение 1 кВ
Сечение жил кабеля 70-120 мм²

Комплект поставки

Трубка для герметизации муфты,
120/25х5,длина 650 мм
1 шт
Манжета для изолирования контактного
соединения 35/12х3, длина 180 мм
5 шт
Пленка рукавная
1 шт
Гильзы кабельные винтовые сечения
70-120 мм²
по заказу
Лента-герметик для герметизации узла
заземления
2 шт
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  1 шт
ОПИСАНИЕ
Муфта термоусаживаемая типа 5 ПСТ 1 (70-120) используется для соединения 5-ти жильных силовых кабелей с пластмассовой, резиновой изоляцией на напряжение до 1 кВ переменного тока частотой 50 Гц.

Область применения:  в тоннеле, кабельном коллекторе, грунте (ограничение по уровню прокладки отсутствует).

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Компания «Альфа-ЖАТ» предлагает приобрести муфты соединительные 5 ПСТ 1 (70-120) по низкой цене. Доставка в любой регион России и СНГ!
