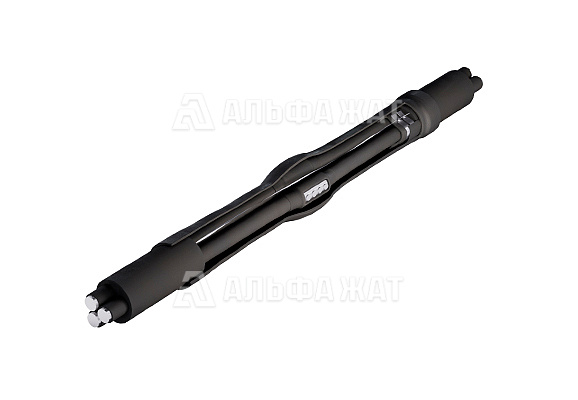

Соединительная термоусаживаемая кабельная муфта 3 СТп 1 (10-25)
№ чертежа | нет

Соединительная термоусаживаемая кабельная муфта 3 СТп 1 (10-25)

Муфта для соединения 3-х жильных силовых кабелей, сечение жил 10, 16, 25 мм².
Оставить заявку
Характеристики
Тип  соединительная
термоусаживаемая
Количество жил 3
Максимальное напряжение 1 кВ
Сечение жил кабеля 10-25 мм²
Перчатка наличие

Комплект поставки

Перчатка типа ТУП 3 - 1 2 шт
Трубка № 1 для герметизации муфты,
черная 75/20х4 длина 800 мм
1 шт
Трубка-манжета № 4, красная 43/16х3,5
длина 120 мм
2 шт
Пленка рукавная
1 шт
Трубка № 2 для изолирования жил кабеля,
белая 12/5х1,4 длина 140 мм
6 шт
Трубка-манжета №3 для изолирования
контактного соединения, красная 21/6х2,5
длина 100 мм
3 шт
Провод заземления сечением 10 мм²
длина 700 мм
1 шт
Трубка ХВТ Ø 14 мм длина 650 мм 1 шт
Лента электроизоляционная ПВХ 1 шт
Гильзы кабельные винтовые сечения
10- 25 мм²
по заказу
Припой ПОС – 30 0,05 кг
Припой марки А 0,04 кг
Проволока оцинкованная 1,25 м
Жир паяльный 1 шт
Салфетка 2 шт
Нитки льняные 3 м
Сетка для бандажа заполнителя 1,5 м
Сетка для бандажа ленты - герметика
узла заземления
2 шт
Пластина-заполнитель
3 шт
Лента-герметик для герметизации узла
заземления
2 шт
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  2 шт
ОПИСАНИЕ
Муфта термоусаживаемая типа 3 СТп 1 (10-25) используется для соединения 3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляцией, с броней или без брони, на напряжение 0,4-1 кВ.

Область применения:  в тоннеле, кабельном коллекторе, грунте (ограничение по уровню прокладки отсутствует).

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!

Компания «Альфа-ЖАТ» предлагает приобрести муфты соединительные 3 СТп 1 (10-25) по низкой цене. Доставка в любой регион России и СНГ!
