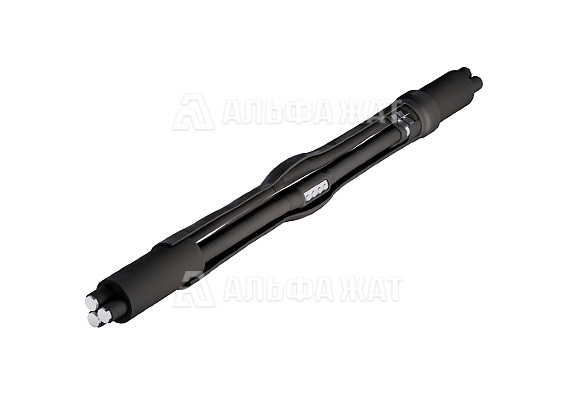

| Тип | соединительная термоусаживаемая |
| Количество жил | 4 |
| Максимальное напряжение | 1 кВ |
| Сечение жил кабеля | 70-120 мм² |
| Перчатка | наличие |
| Комплектация с непаяной системой заземления |
наличие |
| Перчатка типа ТУП 4-2 | 2 шт |
|
Трубка № 1 для герметизации муфты, черная 90/25х5 длина 1100 мм |
1 шт |
|
Пленка рукавная |
1 шт |
|
Трубка № 2 для изолирования жил кабеля, белая 22/8х1,5 длина 330 мм |
4 шт |
|
Трубка № 2 для изолирования жил кабеля, белая 22/8х1,5 длина 240 мм |
4 шт |
|
Трубка-манжета №3 для изолирования контактного соединения, красная 35/12х3 длина 180 мм |
4 шт |
|
Провод заземления сечением 16 мм² длина 1050 мм |
1 шт |
| Трубка ХВТ Ø 16 мм длина 900 мм |
1 шт |
| Лента электроизоляционная ПВХ | 1 шт |
|
Гильзы кабельные винтовые сечения 70-120 мм² |
по заказу |
| Припой ПОС – 30 | 0,075 кг |
| Контактная пластина (терка) | 2 шт |
| Пружина ППД №3 |
2 шт |
| Проволока оцинкованная | 2,5 м |
| Жир паяльный | 1 шт |
| Салфетка | 2 шт |
| Нитки льняные | 3 м |
| Сетка для бандажа заполнителя | 3 м |
|
Сетка для бандажа ленты - герметика узла заземления |
2 шт |
|
Пластина-заполнитель |
4 шт |
|
Лента-герметик для герметизации узла заземления |
2 шт |
| Инструкция по монтажу | 1 шт |
| Перчатки х/б (пара) | 2 шт |
Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.
Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!
