| Тип |

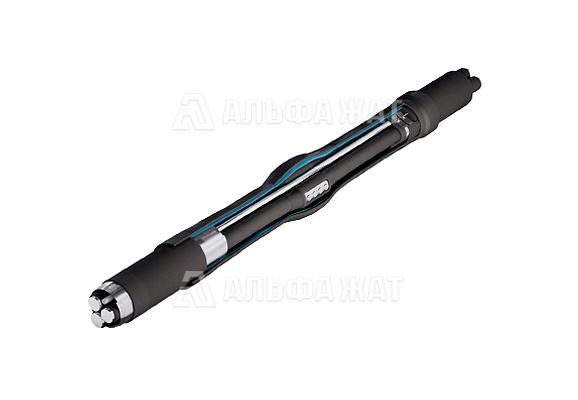

соединительная термоусаживаемая |
| Количество жил | 3 |
| Максимальное напряжение | 1 кВ |
| Сечение жил кабеля | 150-240 мм² |
| Перчатка | наличие |
|
Комплектация с ленточно-листовым заполнителем |
наличие |
|
Комплектация с непаяной системой заземления |
наличие |
|
Комплектация с болтовыми соединителями |
наличие |
| Перчатка типа ТУП 3 - 3 | 2 шт |
|
Трубка № 1 для герметизации муфты, черная 120/25х5 длина 1100 мм |
1 шт |
|
Пленка рукавная |
1 шт |
|
Трубка № 2 для изолирования жил кабеля, 28/11х1,5 длина 330 мм |
3 шт |
|
Трубка № 2 для изолирования жил кабеля, 28/11х1,5 длина 240 мм |
3 шт |
|
Трубка-манжета № 3 для изолирования контактного соединения, 43/16х3,5 длина 200 мм |
3 шт |
|
Провод заземления сечением 25 мм² длина 1050 мм |
1 шт |
| Трубка ХВТ Ø 22 мм длина 900 мм |
1 шт |
| Лента электроизоляционная ПВХ | 1 шт |
|
Гильзы кабельные винтовые сечения 150-240 мм² |
3 шт |
| Припой ПОС – 30 | 0,1 кг |
| Контактная пластина (терка) | 2 шт |
| Пружина ППД №4 |
2 шт |
| Проволока оцинкованная | 2,5 м |
| Жир паяльный | 1 шт |
| Салфетка | 2 шт |
| Нитки льняные | 3 м |
|
Сетка для бандажа ленты - герметика узла заземления |
2 шт |
|
Ленточно-листовой заполнитель |
2 шт |
|
Лента для герметизации узла заземления |
2 шт |
| Инструкция по монтажу | 1 шт |
| Перчатки х/б (пара) | 2 шт |
Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.
Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!
