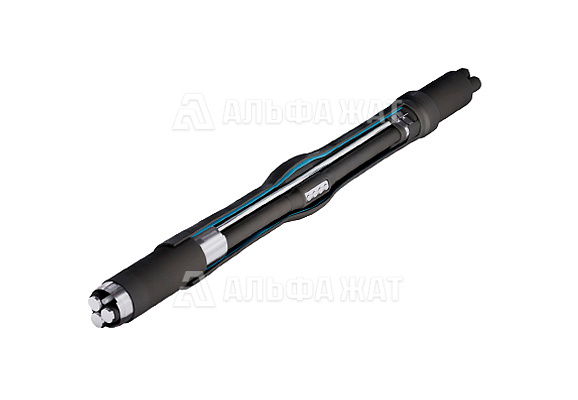

| Тип |
соединительная термоусаживаемая |
| Количество жил | 4 |
| Максимальное напряжение | 1 кВ |
| Сечение жил кабеля | 10-25 мм² |
| Перчатка | наличие |
|
Комплектация с ленточно-листовым заполнителем |
наличие |
|
Комплектация с непаяной системой заземления |
наличие |
| Перчатка типа ТУП 4 - 1 | 2 шт |
|
Трубка № 1 для герметизации муфты, черная 75/20х4 длина 800 мм |
1 шт |
|
Трубка-манжета № 4, красная 43/16х3,5 длина 120 мм |
2 шт |
|
Пленка рукавная |
1 шт |
|
Трубка № 2 для изолирования жил кабеля, 12/5х1,4 длина 140 мм |
8 шт |
|
Трубка-манжета №3 для изолирования контактного соединения, красная 21/6х2,5 длина 100 мм |
4 шт |
|
Провод заземления сечением 10 мм² длина 700 мм |
1 шт |
| Трубка ХВТ Ø 14 мм длина 650 мм |
1 шт |
| Лента электроизоляционная ПВХ | 1 шт |
|
Гильзы кабельные винтовые сечения 10- 25 мм² |
по заказу |
| Припой ПОС – 30 | 0,05 кг |
| Контактная пластина (терка) | 2 шт |
| Пружина ППД №1 | 2 шт |
| Проволока оцинкованная | 1,25 м |
| Жир паяльный | 1 шт |
| Салфетка | 2 шт |
| Нитки льняные | 3 м |
|
Сетка для бандажа ленты - герметика узла заземления |
2 шт |
|
Ленточно-листовой заполнитель |
2 шт |
|
Лента для герметизации узла заземления |
2 шт |
| Инструкция по монтажу | 1 шт |
| Перчатки х/б (пара) | 2 шт |
Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.
Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!
