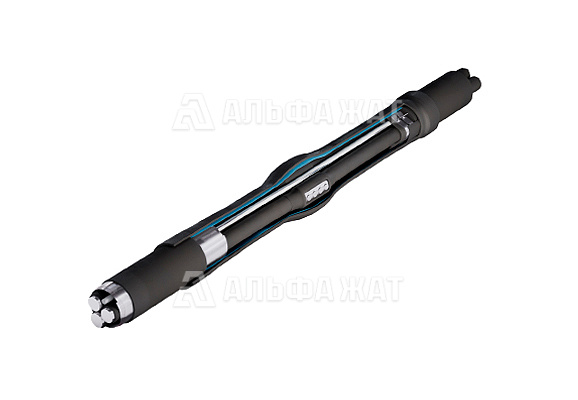

Соединительная термоусаживаемая кабельная муфта 4 СТпл 1 (150-240) М
№ чертежа | нет

Соединительная термоусаживаемая кабельная муфта 4 СТпл 1 (150-240) М

Муфта для соединения 4-х жильных силовых кабелей, сечение жил 150, 185, 240 мм².
Оставить заявку
Характеристики
Тип  соединительная
термоусаживаемая
Количество жил 4
Максимальное напряжение 1 кВ
Сечение жил кабеля 150-240 мм²
Перчатка наличие
Комплектация с ленточно-листовым
заполнителем
наличие
Комплектация с болтовыми
соединителями
наличие

Комплект поставки

Перчатка типа ТУП 3 - 3 2 шт
Трубка № 1 для герметизации муфты,
черная 120/25х5 длина 1100 мм
1 шт
Пленка рукавная
1 шт
Трубка № 2 для изолирования жил кабеля,
28/11х1,5 длина 330 мм
4 шт
Трубка № 2 для изолирования жил кабеля,
28/11х1,5 длина 240 мм
4 шт
Трубка-манжета № 3 для изолирования
контактного соединения, 43/16х3,5
длина 200 мм
4 шт
Провод заземления сечением 25 мм²
длина 1050 мм
1 шт
Трубка ХВТ Ø 22 мм длина 900 мм 1 шт
Лента электроизоляционная ПВХ 1 шт
Гильзы кабельные винтовые сечения
150-240 мм²
4 шт
Припой ПОС – 30 0,15 кг
Припой марки А 0,06 кг
Проволока оцинкованная 3,75 м
Жир паяльный 1 шт
Салфетка 2 шт
Нитки льняные 3 м
Сетка для бандажа ленты - герметика
узла заземления
2 шт
Ленточно-листовой заполнитель
2 шт
Лента для герметизации узла
заземления
2 шт
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  2 шт
ОПИСАНИЕ
Муфта термоусаживаемая типа 4 СТпл 1 (150-240) М в комплектации с ленточно-листовым заполнителем предназначена для соединения 4-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляцией, с броней или без брони, на напряжение 0,4-1 кВ.

Область применения:  в тоннеле, кабельном коллекторе, грунте (ограничение по уровню прокладки отсутствует).

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!

Компания «Альфа-ЖАТ» предлагает приобрести муфты соединительные 4 СТпл 1 (150-240) М по низкой цене. Доставка в любой регион России и СНГ!
