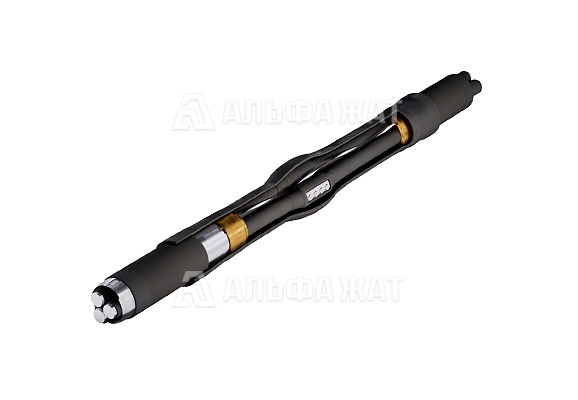

Соединительная термоусаживаемая кабельная муфта 4 ПСТб 1 (25-50) МКС
№ чертежа | нет

Соединительная термоусаживаемая кабельная муфта 4 ПСТб 1 (25-50) МКС

Муфта для соединения 4-х жильных силовых кабелей с броней, сечение жил 25, 35, 50 мм².
Оставить заявку
Характеристики
Тип  соединительная
термоусаживаемая
Применение  для бронированного кабеля
с пластмассовой изоляцией
Количество жил 4
Максимальное напряжение 1 кВ
Сечение жил кабеля 25-50 мм²
Комплектация с болтовыми
соединителями (для московских
кабельных сетей)
наличие

Комплект поставки

Трубка для герметизации муфты,
75/20х4 длина 650 мм
1 шт
Манжета для изолирования контактного
соединения 26/8х3, длина 140 мм
4 шт
Пленка рукавная
1 шт
Гильзы кабельные винтовые сечения
25-50 мм²
4 шт
Трубка ХВТ-22, длиной 450 мм 1 шт
Провод заземления сечением 25 мм²,
длиной 550 мм
1 шт
Припой ПОС-30 0,05 кг
Проволока оцинкованная 1,25 м
Жир паяльный 1 шт
Лента-герметик для герметизации узла
заземления
2 шт
Салфетка х/б 1 шт
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  1 шт
ОПИСАНИЕ
Муфта термоусаживаемая типа 4 ПСТб 1 (25-50) МКС используется для соединения 4-х жильных силовых бронированных кабелей с пластмассовой, резиновой изоляцией на напряжение до 1 кВ переменного тока частотой 50 Гц.

Область применения:  в тоннеле, кабельном коллекторе, грунте (ограничение по уровню прокладки отсутствует).

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Компания «Альфа-ЖАТ» предлагает приобрести муфты соединительные 4 ПСТб 1 (25-50) МКС по низкой цене. Доставка в любой регион России и СНГ!
