Климатическое исполнение |
УХЛ2 |
| Диапазон контролируемых скоростей движения | от 0 до 380 км/ч |
| Устойчивость к механическим и климатическим воздействиям | МС3, К3 |
| Степень защиты от внешних воздействий | IP55 |
| Рабочие температуры |
от -60 до +85°С |
| Входное напряжение (постоянный ток) | от 120 до 350 В |
| Входное напряжение (переменный ток) | от 90 до 250 В |
| Номинальная частота (переменный ток) | 50 Гц |
| Потребляемая мощность (постоянный ток) |
не более 2,5 В•А |
| Потребляемая мощность (переменный ток) | не более 3,0 В•А |
| Габаритные размеры (ДхШхВ) | 190х80х50 мм |
| Масса | не более 1,5 кг |
| № чертежа | УЖДА-03-17.001 |
|
Срок службы |
15 лет |
|
Гарантийный срок со дня ввода в эксплуатацию |
3 года |

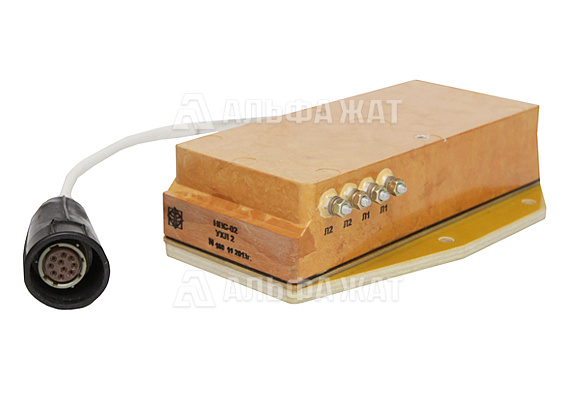

Устройство счётное напольное (НСУ) изготовлено совместно с подключённым к нему датчиком путевым типа ДПЭП-М (ПД), предназначено для определения наличия/отсутствия в зонах чувствительности ПД осей подвижного состава, направления и скорости движения, счёта проследовавших осей и регистрации дополнительной диагностической информации.
НСУ при функционировании обеспечивает:
счёт осей подвижного состава (за один проход колеса над датчиком путевым количество сосчитанных аппаратурой осей должно увеличиваться на единицу при движении состава в прямом направлении, и уменьшаться на единицу при движении в обратном направлении);
диагностику технического состояния;
обмен информацией с внешним запрашивающим устройством по протоколу, установленному технической документацией разработчика.

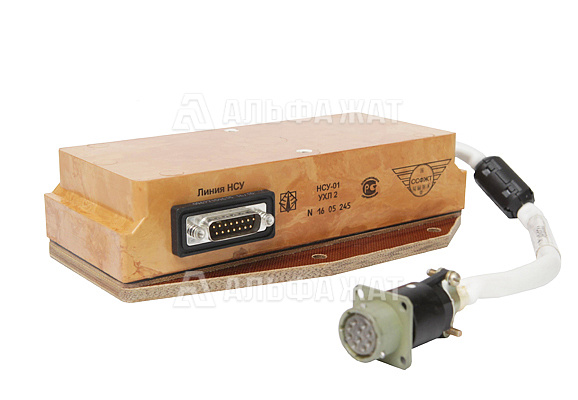

Изделие размещается в кабельной муфте, путевой коробке или трансформаторном ящике. При функционировании контролирует параметры подсоединяемого к ней ПД, изменяющиеся при проходе над ним колёс подвижного состава, обрабатывает данные и обменивается информацией с внешним запрашивающим устройством по двум изолированным линиям связи RS-485. Линии связи и питания от внешнего источника подключаются к блоку НСУ посредством разъёма «Линия» на корпусе НСУ.
