ЭМСУ-ФГ

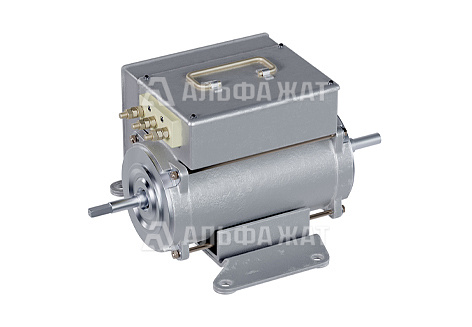

Стрелочный универсальный электродвигатель с электронным блоком управления ЭМСУ-ФГ
№ чертежа | 22381-00-00-04

Стрелочный универсальный электродвигатель с электронным блоком управления ЭМСУ-ФГ

Электродвигатель стрелочный универсальный с электронным блоком управления предназначен для эксплуатации на железнодорожном транспорте в составе всех типов стрелочных электроприводов, в том числе в составе стрелочных электроприводов для организации высокоскоростного движения поездов.

Оставить заявку
Характеристики
Напряжение 220 В
Потребляемый ток 4,2 А
Частота вращения 3600 об/мин
Номинальный вращающий момент 1,47±10% Нм
Режим работы S3
Степень защиты 54 IP
Климатическое исполнение УХЛ2
Рабочая температура от -60°С до +50°С
Влажность не более 95%
Масса не более 12 кг
№ чертежа  22381-00-00-04

Комплект поставки

Электродвигатель стрелочный универсальный
с электронным блоком управления ЭМСУ-ФГ
1 шт
ОПИСАНИЕ

Электродвигатель стрелочный универсальный с электронным блоком управления ЭМСУ-ФГ применяется для горочных стрелочных приводов с фланцевым креплением электродвигателя. Электродвигатель универсален по электропитанию и может работать как в линейных цепях постоянного тока, так и в однофазных или трехфазных линейных цепях переменного тока. ЭМСУ состоит из корпуса с лапами крепления, статора, ротора с датчиком его положения, двух подшипниковых щитов и электронного коммутатора (электронного блока управления).
Статор выполнен в виде сборного пакета из листовой электротехнической стали, и содержит шесть зубцов, на которые закреплены шесть катушек сосредоточенного типа и плата с датчиками положения ротора.
Ротор имеет четыре зубца, не содержит обмотки и постоянных магнитов, его пакет собран из листовой электротехнической стали, запрессован на вал совместно с диском кодовым - датчиком положения ротора.
В электродвигателе использованы закрытые подшипники № 80203 С2 ГОСТ 7242 со смазкой ЦИАТИМ-221, не требующие замены смазки на весь период эксплуатации.

Компания «Альфа-ЖАТ» предлагает купить электродвигатель стрелочный универсальный с электронным блоком управления ЭМСУ-ФГ по доступной цене.

Доставка осуществляется по всей территории России и в страны СНГ.
