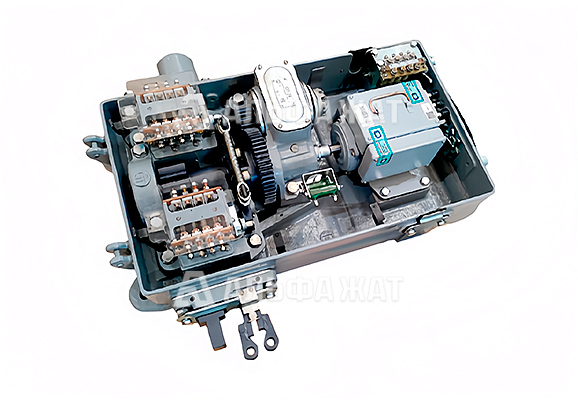

Электропривод стрелочный СП-20 ТУ 32ЦШ 2104-2002 для железнодорожных магистралей с предельной нагрузкой на шибер в 6.000 Н. Габаритные размеры изделия составляют 1015х780х255 мм.
| Ход шибера | 154 мм |
| Ход контрольных линеек | от 147 до 156 мм |
| Предельная нагрузка на шибер | 6000 Н |
| Климатическое исполнение | УХЛ |
| Рабочие температуры |
от -60°С до +55°С |
| Относительная влажность воздуха | 100% при +25°С |
| Габаритные размеры (ДхШхВ) | не более 1015х780х255 мм |
| Масса | 170 кг |
|
№ чертежа |
Тип двигателя |
|
ЮКЛЯ.303341.040-04 |
МСП-0,25 (шибер справа) |
|
ЮКЛЯ.303341.040-05 |
МСП-0,25 (шибер слева) |
|
ЮКЛЯ.303341.040-06 |
МСП-0,25 (шибер справа) |
|
ЮКЛЯ.303341.040-07 |
МСП-0,25 (шибер слева) |
|
ЮКЛЯ.303341.040-08 |
МСТ-0,3 (шибер справа) |
|
ЮКЛЯ.303341.040-09 |
МСТ-0,3 (шибер слева) |
|
ЮКЛЯ.303341.040-10 |
МСА-0,3 (шибер справа) |
|
ЮКЛЯ.303341.040-11 |
МСА-0,3 (шибер слева) |
|
ЮКЛЯ.303341.040-12 |
МСА-0,3В (шибер справа) |
|
ЮКЛЯ.303341.040-13 |
МСА-0,3В (шибер слева) |
|
ЮКЛЯ.303341.040-14 |
МБТ-0,25 (шибер справа) |
|
ЮКЛЯ.303341.040-15 |
МБТ-0,25 (шибер слева) |
|
ЮКЛЯ.303341.040-16 |
ЭМСУ-СП (шибер справа) |
|
ЮКЛЯ.303341.040-17 |
ЭМСУ-СП (шибер слева) |
|
ЮКЛЯ.303341.040-18 |
ЭМСУ-СПМ (шибер справа) |
|
ЮКЛЯ.303341.040-19 |
ЭМСУ-СПМ (шибер слева) |
|
ЮКЛЯ.303341.040-20 |
без электродвигателя (шибер справа) |
|
ЮКЛЯ.303341.040-21 |
без электродвигателя (шибер слева) |
|
№ чертежа |
Тип двигателя |
|
ЮКЛЯ.303341.040-22 |
МСА-0,3 (шибер справа) |
|
ЮКЛЯ.303341.040-23 |
МСА-0,3 (шибер слева) |
|
ЮКЛЯ.303341.040-24 |
МСА-0,6 (шибер справа) |
|
ЮКЛЯ.303341.040-25 |
МСА-0,6 (шибер слева) |
|
ЮКЛЯ.303341.040-26 |
ЭМСУ-СП (шибер справа) |
|
ЮКЛЯ.303341.040-27 |
ЭМСУ-СП (шибер слева) |
|
ЮКЛЯ.303341.040-28 |
ЭМСУ-СПМ (шибер справа) |
|
ЮКЛЯ.303341.040-29 |
ЭМСУ-СПМ (шибер слева) |
|
ЮКЛЯ.303341.040-30 |
без электродвигателя (шибер справа) |
|
ЮКЛЯ.303341.040-31 |
без электродвигателя (шибер слева) |
Стрелочный электропривод СП-20 ТУ 32ЦШ 2104-2002 предназначен для перевода, запирания и контроля положения централизованных стрелок с нераздельным ходом остряков. Он функционирует в повторно-кратковременном и непрерывном режимах.
Используется при оборудовании новых стрелочных переводов, а также для замены моделей СП-6М, СП-6К, СП-10. Устройство монтируется с правой или левой стороны стрелочного перевода и управляется с поста электрической (микропроцессорной) централизации.
Выполняется в двух версиях: с автопереключателем на базе кулачковых коммутационных элементов и с герметизированными магнитоуправляемыми контактами.
Компания «Альфа-ЖАТ» предлагает приобрести электропривод СП-20 по выгодной цене.
Доставка осуществляется по всей России и в страны СНГ!
