Применяется для снижения нагрузки на переводной механизм.
| Тип стрелочного перевода | Р65 |
| Марка |
1/11 |
|
Высота подъёма остряка роликовым устройством |
0,5 до 3 мм |
|
Горизонтальное перемещение роликов |
от 5 до 10 мм |
| Место установки | 3-ий шпальный ящик |
|
Климатическое исполнение |
УХЛ-1 по ГОСТ 15150 |
|
Габаритные размеры (ДхШхВ) |
350х120х132 мм |
|
ТУ |
ТУ 3185-002-21103833-2013 |
|
№ чертежа |
МПК 70QMP.OOO ПС |
|
Роликовые устройства МПК 700МР 1/11 |
6/4 шт |
|
Паспорт |
1 шт |

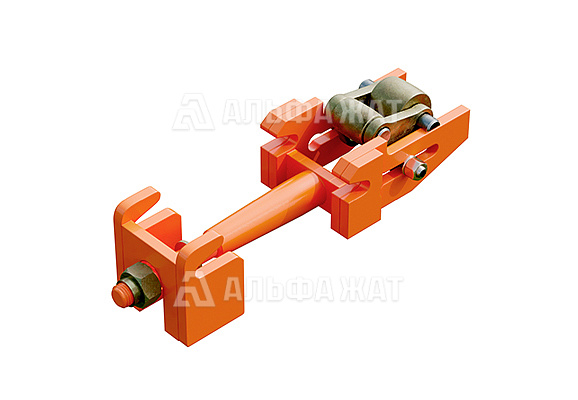

Комплект роликовых устройств остряка МПК 700МР 1/11 применяется для снижения нагрузки на стрелочный механизм.
Конструкция состоит из корпуса с горизонтальным пазом, балансира с роликами, узла крепления корпуса опоры к рельсу и серьги.
Принцип работы:
В положении остряка «в контакте с рамным рельсом» ролики роликового устройства не соприкасаются с подошвой остряка. При переключении стрелочного перевода подошва остряка наезжает на ролик балансира. Под весом остряка балансир поворачивается, и ролик поднимает остряк. Дальнейшее движение остряка происходит по роликам балансира. В отведенном положении остряк опирается на ролик, который крепится к корпусу роликового устройства.
