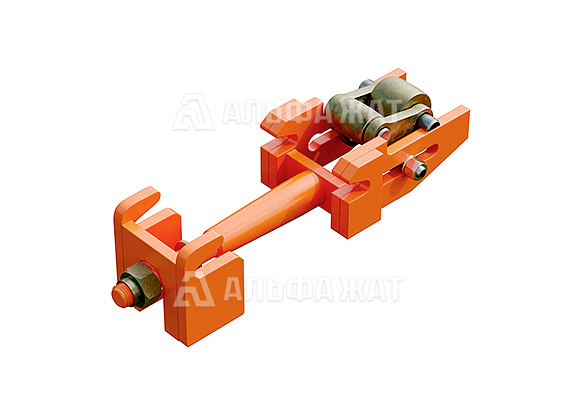

Комплект роликовых устройств остряка МПК 700МР 1/6
№ чертежа | МПК 70QMP.OOO ПС

Комплект роликовых устройств остряка МПК 700МР 1/6

Применяется для установки на стрелочные переводы для снижения нагрузки на переводной механизм.

Оставить заявку
Характеристики
Тип стрелочного перевода Р65
Марка 1/6
Высота подъёма остряка роликовым устройством
0,5 до 3 мм
Горизонтальное перемещение роликов
от 5 до 10 мм
Место установки 3-ий шпальный ящик
ТУ места установки ТУ З 185-002-21103833-2013
Климатическое исполнение
УХЛ-1  по ГОСТ 15150
Габаритные размеры (ДхШхВ)
350х120х132 мм
ТУ
ТУ 3185-002-21103833-2013
№ чертежа
МПК 70QMP.OOO ПС

Комплект поставки

Роликовые устройства МПК 700МР 1/6
4/2 шт
Паспорт

ОПИСАНИЕ

Комплект роликовых устройств остряка МПК 700МР 1/6 применяется для снижения нагрузки на стрелочный механизм и смазки.

Конструкция состоит из корпуса с горизонтальным пазом, балансира с роликами, узла крепления корпуса опоры к рельсу и серьги.

Принцип работы:

В положении остряка «в контакте с рамным рельсом» ролики роликового устройства не соприкасаются с подошвой остряка. При переключении стрелочного перевода подошва остряка набегает на выступающий ролик балансира. Под тяжестью остряка балансир поворачивается, и ролик, находящийся под балансиром, поднимает остряк. Дальнейшее движение остряка происходит по обоим роликам балансира. В отведенном положении подошва остряка опирается на ролик, который через ось опирается на корпус роликового устройства. Когда остряк движется назад, он перемещается по роликам. В конце движения остряк сходит с одного из роликов балансира и ложится на подушку.

Компания «Альфа-ЖАТ» предоставляет выгодную цену на комплект роликовых устройств остряка МПК 700МР 1/6.

Доставка заказов осуществляется по всей России и в страны СНГ!
