Применяется для установки трансформаторов, реле, малогабаритных резисторов и другой аппаратуры рельсовых цепей, разделки сигнального кабеля, подключения приборов рельсовых цепей к рельсам при помощи перемычек.
|
Материал |
SMC-материал (композит) |
| Толщина стенки | 4-6 мм |
|
Число двухконтактных клемм |
9 шт |
|
Номинальное напряжение |
до 1000 В |
|
Номинальный кратковременный |
20 кА, 1 сек |
|
Пробивное напряжение |
17 кВ/мм |
|
Электростойкость |
24 кВ/мм |
|
Огнеупорность |
960°С |
|
Воспламеняемость |
VO |
|
Класс пожаростойкости |
FH 2-7 мм |
|
Степень защиты по ГОСТ 14254 |
IP 65 |
|
Степень защиты кабеля ввода |
IP 67 |
|
Климатическое исполнение по ГОСТ 15150 |
УХЛ-1 |
|
Рабочие температуры |
от - 60°С до + 70°С |
|
Габаритные размеры (ДхШхВ) |
460х385х275 мм |
|
Масса |
25 кг |
|
Относительная влажность воздуха при + 250°С |
100% |
|
Толщина стенки |
4-6 мм |
|
Угол открывания верхней крышки |
180° |
| № чертежа |
ЯТВИ.25001-00-00-40 |
|
Срок службы |
30 лет |
|
Ящик путевой композитный ПЯ-КГ-1-01-01 |
1 шт |
|
Комплект монтажных частей |
1 шт |
|
Труба предохранительная |
1 шт |
|
Опора |
1 шт |
|
Ключ специальный |
1 шт на 5 изделий |
|
Ключ шестигранный |
1 шт на 10 изделий |
|
Руководство по эксплуатации |
1 шт |
| Паспорт КL-C9 7812-0376 Х9 ГОСТ 11737 |
1 шт |
|
Упаковка (транспортная тара) |
1 шт |
Поставка перемычек осуществляется по отдельному договору.
По согласованию допускается поставка дополнительной аппаратуры согласно проектной документации.

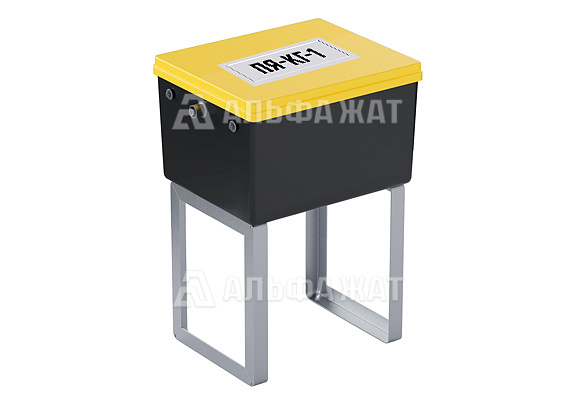

Ящик путевой композитный герметизированный ПЯ-КГ-1-01-01 ЯТВИ.25001-00-00-40 применяется для соединения напольных управляющих кабелей электрической централизации, сигнализации, связи и автоблокировки, а также для установки аппаратуры (для нужд железнодорожного транспорта, метрополитена).
Ящик применяется для размещения аппаратуры, используемой в схемах рельсовых цепей, перевода и контроля положения стрелок, обогрева контактов стрелочных электроприводов, а также для монтажа кабелей и подключения приборов рельсовых цепей к рельсам при помощи перемычек и предохранения аппаратуры от атмосферных осадков и пыли.
По запросу цветовое исполнение корпуса и крышки ящика может быть выполнено в черном, сером и желтом цвете.
Преимущества путевых ящиков из SMC материала:
Путевые ящики изготавливаются в соответствии с ТУ BY 500015511.015-2016.
Сварные соединения соответствуют требованиям КД, выполняются по ГОСТ 14771-78.
Резьбовые соединения надежно защищены от самоотвинчивания (использование самостопорящихся шестигранных гаек ГОСТ Р50273-98) согласно указаниям КД.
Все металлические детали защищаются методом горячего цинкования по ГОСТ 9.307-89 (по заказу все металлические детали возможно заменить на нержавейку).
Компания «Альфа-Жат» предлагает к продаже ящик путевой композитный герметизированный ПЯ-КГ-1-01-01 ЯТВИ.25001-00-00-40.
Доставка по всей территории России и странам СНГ.
