Применяется для установки трансформаторов, реле, малогабаритных резисторов и другой аппаратуры рельсовых цепей, разделки сигнального кабеля, подключения приборов рельсовых цепей к рельсам при помощи перемычек.
| Материал |
SMC-материал (композит) |
| Толщина стенки | 4-6 мм |
| Число двухконтактных клемм | 15 шт |
| Номинальное напряжение | до 1000 В |
|
Номинальный кратковременный выдерживаемый ток |
20 кА, 1 сек |
| Пробивное напряжение | 17 кВ/мм |
| Электростойкость | 24 кВ/мм |
| Огнеупорность |
960°С |
| Воспламеняемость | VO |
| Класс пожаростойкости | FH 2-7 мм |
| Степень защиты по ГОСТ 14254 | IP 65 |
| Степень защиты кабеля ввода | IP 67 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ-1 |
| Рабочие температуры |
от - 60°С до + 70°С |
| Габаритные размеры (ДхШхВ) |
460х385х275 мм (675 мм - высота со стойками) |
| Масса | 24,8 кг |
| Относительная влажность воздуха при + 250°С | 100% |
| Угол открывания верхней крышки | 180° |
| № чертежа |
ЯТВИ.25001-00-00-44 |
| Срок службы | 30 лет |
| Ящик путевой композитный ПЯ-КГ-5-01-01 | 1 шт |
| Комплект монтажных частей | 1 шт |
| Труба предохранительная | 1 шт |
| Опора | 1 шт |
| Ключ шестигранный | 1 шт на 5 изделий |
| Ключ специальный |
1 шт на 10 изделий
|
| Руководство по эксплуатации | 1 шт |
| Паспорт КL-C9 7812-0376 Х9 ГОСТ 11737 | 1 шт |
| Упаковка (транспортная тара) | 1 шт |
Поставка перемычек осуществляется по отдельному договору.
По согласованию допускается поставка дополнительной аппаратуры согласно проектной документации.

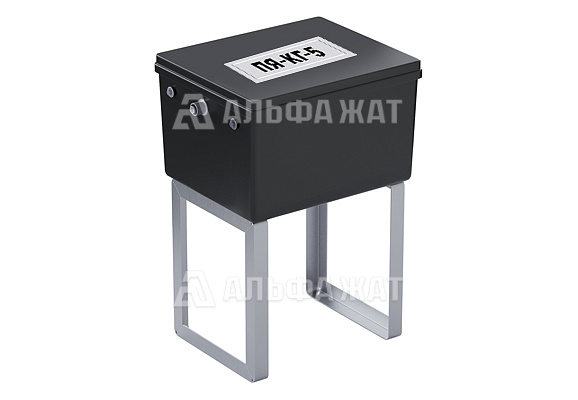

Ящик путевой композитный герметизированный ПЯ-КГ-5-01-01 ЯТВИ.25001-00-00-44 применяется для соединения напольных управляющих кабелей электрической централизации, сигнализации, связи и автоблокировки, а также для установки аппаратуры (для нужд железнодорожного транспорта, метрополитена).
Ящик применяется для размещения аппаратуры, используемой в схемах рельсовых цепей, перевода и контроля положения стрелок, обогрева контактов стрелочных электроприводов, а также для монтажа кабелей и подключения приборов рельсовых цепей к рельсам при помощи перемычек и предохранения аппаратуры от атмосферных осадков и пыли.
По запросу цветовое исполнение корпуса и крышки ящика может быть выполнено в черном, сером и желтом цвете.
Преимущества путевых ящиков из SMC материала:
Путевые ящики изготавливаются в соответствии с ТУ BY 500015511.015-2016.
Сварные соединения соответствуют требованиям КД, выполняются по ГОСТ 14771-78.
Резьбовые соединения надежно защищены от самоотвинчивания (использование самостопорящихся шестигранных гаек ГОСТ Р50273-98) согласно указаниям КД.
Все металлические детали защищаются методом горячего цинкования по ГОСТ 9.307-89 (по заказу все металлические детали возможно заменить на нержавейку).
Компания «Альфа-Жат» предлагает к продаже ящик путевой композитный герметизированный ПЯ-КГ-5-01-01 ЯТВИ.25001-00-00-44.
Доставка по всей территории России и странам СНГ.
