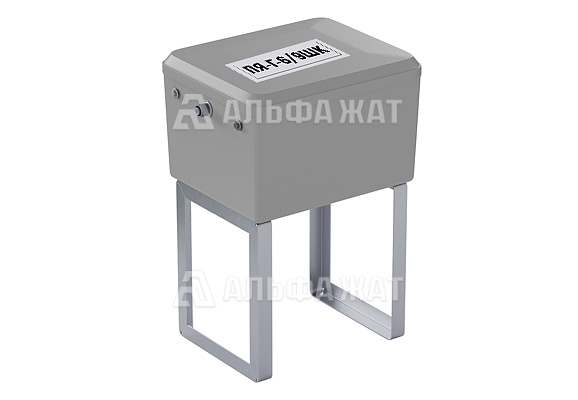

Путевой ящик композитный герметизированный с шестью двухконтактными клеммами, с четырьмя перемычками и DIN-рейкой (шинной).
| Материал | композит |
|
Количество двухконтактных клемм |
6 шт |
|
Количество перемычек |
4 шт |
|
Количество DIN-реек (шинных) |
1 шт |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 |
|
Защита от внешних воздействий |
IP65 по ГОСТ 14254-96 |
| Рабочие температуры | от - 60°С до + 70°С |
| Масса |
29 кг |
| Габаритные размеры (ДхШхВ) | 460х385х275 мм |
| № чертежа |
25001-00-00-57 |
| Клемма двухконтактная 6056-00-00 | 6 шт |
| Корпус с крышкой в сборе | 1 шт |
| Стойка ПЯ.00.04.000 | 2 шт |
| Рамка ПЯ.00.05.000 | 2 шт |
| Сальник PG29 | 1 шт |
| Сальник PG21 | 3 шт |
|
Перемычка 1600 мм |
2 шт |
| Перемычка 3600 мм | 2 шт |
| DIN-рейка (шинная) | 1 шт |
Путевой ящик композитный герметизированный ПЯ-Г-6/9ШК-III-01-01 25001-00-00-57 применяется для размещения коммутационных изделий (трансформаторов, реле, резисторов и т.д.), используемых в схемах рельсовых цепей, а также для разделки подводимого сигнального кабеля и подключения приборов с помощью перемычек к рельсам и предохранения их от атмосферных осадков и пыли.
Корпус и крышка ящика путевого изготовлены из термореактивного прессматериала по SMC-технологии. Рамка, стойка, монтажная планка, опорная пластина — сварные металлические конструкции с защитным покрытием по ГОСТ 9.307-89, крепежные элементы с защитным покрытием.
Главной особенностью ящика является механизм открывания крышки, позволяющий ей занимать горизонтальное положение в полностью открытом состоянии.
Все металлические детали и сборочные единицы имеют защитное цинковое покрытие по ГОСТ 9.307-89 с учетом условий эксплуатации, относящихся к группе «5» по ГОСТ 15150-69. Резьбовые соединения надежно защищены от самоотвинчивания при помощи использование самостопорящихся шестигранных гаек ГОСТ Р 50273-98.
Прибор может быть изготовлен в любом цветовом исполнении.
Компания «Альфа-ЖАТ» гарантирует самую низкую цену на ящики путевые герметизированные композитные ПЯ-Г-6/9ШК-III-01-01 25001-00-00-57.
Доставка в любой регион России и СНГ!
