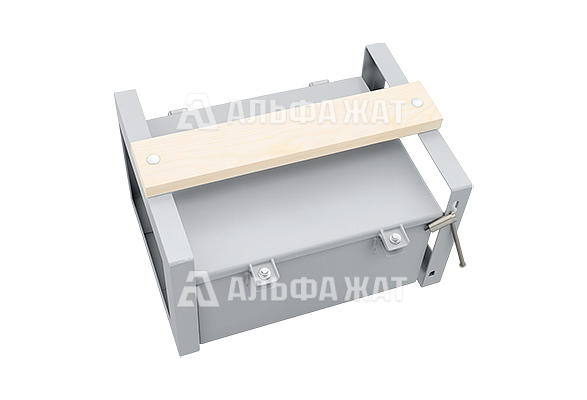

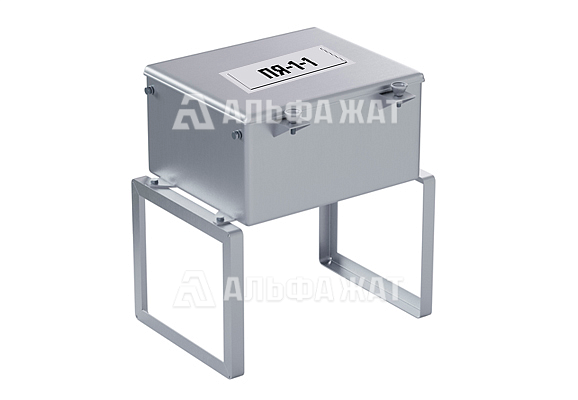

Путевой ящик стальной с порошковым полимерным покрытием ПЯ-1-1 151С-04-00-000-30

Путевой ящик стальной с порошковым полимерным покрытием ПЯ-1-1 151С-04-00-000-30 предназначен для размещения трансформаторов, реле, малогабаритных резисторов, выполнения разделки сигнальных кабелей, а также для подключения оборудования рельсовых цепей к рельсам посредством перемычек.

Ящик ПЯ-1 устанавливается непосредственно на железнодорожных путях, как в междупутье, так и на обочинах земляного полотна.

Технические условия

Изделие изготавливается по требованиям ТУ 32ЦШ1401-82 и соответствует стандартам, предъявляемым к путевым ящикам железнодорожной инфраструктуры и метрополитена: по прочности материалов, устойчивости к внешним воздействиям и безопасности при подключении рельсовых цепей.

Конструктивное исполнение:

• корпус и крышка выполнены из листовой стали методом штамповки и сварки, что обеспечивает высокую прочность и стабильность конструкции;
• наружные поверхности покрыты порошковым полимерным составом серого цвета (RAL 7046), обеспечивающим повышенную антикоррозионную стойкость и защиту от механических и климатических воздействий;
• профильное уплотнение по периметру крышки гарантирует плотное закрытие и сохранение герметичности;
• внутренняя полимерная полка облегчает размещение оборудования;
• антиконденсатное покрытие на внутренней стороне крышки предотвращает образование влаги при перепадах температур.

Условия эксплуатации

ПЯ-1 выполнен в климатическом исполнении УХЛ 1 по ГОСТ 15150-69, что обеспечивает эффективную работу в условиях:

• температурного диапазона от -60 °C до +65 °C;
• влажности до 100 % при температуре +25 °C;
• воздействия инея, росы, осадков и пыли;
• повышенных механических, климатических и коррозионных нагрузок.

Требования безопасности:

• по устойчивости к механическим воздействиям относится к группе МС3 по ГОСТ 34012-2016;
• по степени защиты от поражения электрическим током соответствует классу 01 по ГОСТ 12.2.007.0-75.

Преимущества конструкции:

• уменьшённая масса конструкции при сохранении высокой прочности, что облегчает монтаж и обслуживание;
• длительный срок службы благодаря применению качественных материалов и прочных покрытий;
• снижение эксплуатационных затрат благодаря высокой защите от коррозии и климатических воздействий.
