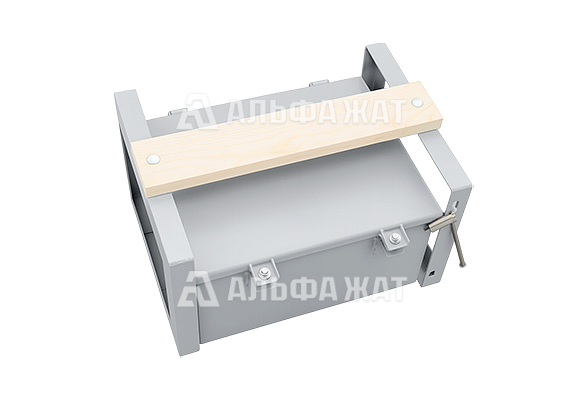

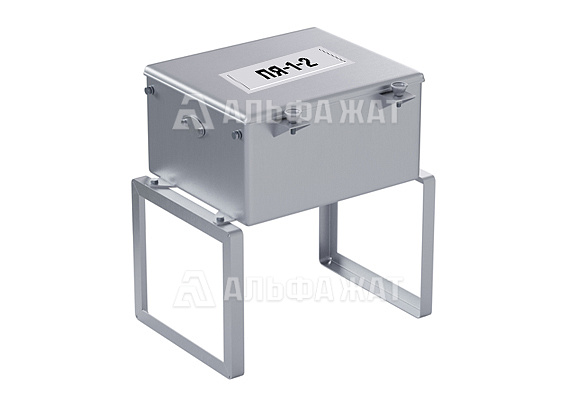

Путевой ящик стальной с порошковым полимерным покрытием ПЯ-1-2 151С-04-00-000-13

Путевой ящик стальной с порошковым полимерным покрытием ПЯ-1-2 151С-04-00-000-13 используется для установки трансформаторов, реле, малогабаритных резисторов, разделки сигнального кабеля, а также для подключения аппаратуры рельсовых цепей к рельсам с помощью перемычек.

ПЯ-1 размещается на железнодорожных путях - как в междупутье, так и на обочинах земляного полотна.

Технические условия

Ящик ПЯ-1 производится согласно требованиям ТУ 32ЦШ1401-82. При этом он удовлетворяет требованиям, предъявляемым к путевым ящикам, используемым на железных дорогах и метрополитене: по материалам, устойчивости к погодным условиям, безопасности при подключении к рельсам и обслуживании.

Конструкция:

• корпус и крышка: изготовлены из листовой стали методом штамповки и сварки, что позволяет получить изделие с высокой конструкционной прочностью и однородной металлургической структурой;
• внешние поверхности корпуса и крышки: покрыты порошковым полимерным покрытием серого цвета (по RAL 7046), что обеспечивает долговременную антикоррозионную защиту, устойчивость к механическим повреждениям, воздействию влаги, солевых растворов, грязи и других агрессивных факторов;
• профильное уплотнение крышки: обеспечивает плотное прилегание крышки к корпусу и сохранение герметичности;
• полимерная полка: установлена внутри ящика для облегчения монтажа оборудования;
• антиконденсатное покрытие внутренней поверхности крышки: защищает от образования конденсата, что важно при резких перепадах температур, особенно в зимне-весенний период.

Условия эксплуатации

Ящик ПЯ-1 изготовлен в климатическом исполнении УХЛ 1 по ГОСТ 15150-69. Это гарантирует его работоспособность в условиях:

• температуры окружающей среды: от -60 °C до +65 °C;
• относительной влажности до 100 % при +25 °C;
• образования инея, росы, воздействия пыли и влаги;
• механических, климатических и коррозионных воздействий (пыленепроницаемость, антикоррозионная защита).

Стандарты безопасности:

• по допускаемым механическим воздействиям ящик относится к группе МС3 по ГОСТ 34012-2016, что подразумевает устойчивость к умеренным и повышенным механическим нагрузкам;
• по степени защиты человека от поражения электрическим током изделие относится к классу 01 по ГОСТ 12.2.007.0-75, что означает базовый уровень защиты при правильной эксплуатации.

Достоинства:

• сниженный вес, облегчающий транспортировку, монтаж и обслуживание при сохранении высокой прочности и надёжности конструкции;
• увеличенный срок службы за счёт оптимального сочетания материала, конструкции и покрытий;
• пониженные эксплуатационные расходы: за счёт устойчивости к климатическим воздействиям сокращается необходимость частого техобслуживания, профилактических осмотров, замены деталей.
