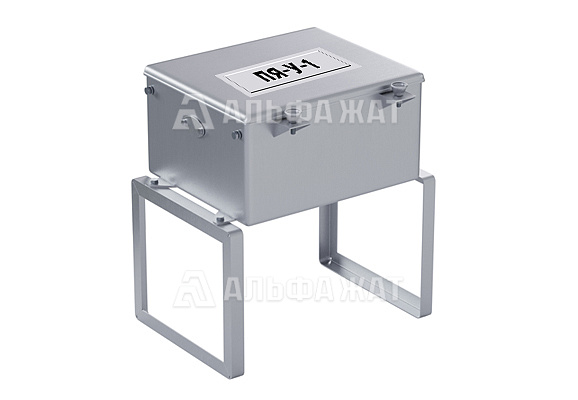

Путевой ящик стальной усовершенствованный с порошковым полимерным покрытием ПЯ-У-1 25001-00-00

Путевой ящик стальной усовершенствованный с порошковым полимерным покрытием ПЯ-У-1 25001-00-00 предназначен для установки трансформаторов, реле, компактных резисторов, выполнения разделки сигнальных кабелей, а также для подключения оборудования рельсовых цепей к рельсам посредством перемычек.

Ящик ПЯ-У монтируется непосредственно на железнодорожных путях как в междупутье, так и на обочинах земляного полотна.

Соответствие техническим условиям

Изделие изготовлено в соответствии с ТУ 32ЦШ1401-82 и отвечает общим требованиям, предъявляемым к путевым ящикам железнодорожных линий и метрополитена: по прочности, герметичности, устойчивости к внешним воздействиям, а также безопасности при подключении рельсовых цепей и выполнении регламентного обслуживания.

Конструкция и материалы:

• корпус и крышка изготовлены из стального листа методом штамповки и сварки, что обеспечивает высокую прочность и стабильность геометрии изделия;
• внешние поверхности покрыты порошковым полимерным составом серого цвета (RAL 7046), обеспечивающим долговременную защиту от коррозии, механического износа, влаги и агрессивных сред;
• внутренние петли и запорные элементы повышают жёсткость конструкции и предотвращают внешнее воздействие на оборудование;
• профильное уплотнение обеспечивает надёжную герметизацию и плотное прилегание крышки к корпусу;
• встроенная полимерная полка облегчает монтаж аппаратуры внутри ящика;
• внутренняя поверхность крышки покрыта антиконденсатным составом, предотвращающим образование влаги при перепадах температур.

Климатическое исполнение и условия эксплуатации

Ящик ПЯ-У выполнен в климатическом исполнении УХЛ, категория размещения 1 по ГОСТ 15150-69, что обеспечивает стабильную работу в условиях:

• температур от -60 °C до +65 °C;
• влажности до 100 % при температуре +25 °C;
• воздействия инея, росы, осадков и запылённости;
• длительных механических, климатических и коррозионных нагрузок.

Стандарты безопасности:

• по механической стойкости изделие относится к группе МС3 по ГОСТ 34012-2016, что указывает на его устойчивость к значительным нагрузкам;
• по степени защиты от поражения электрическим током соответствует классу 01 по ГОСТ 12.2.007.0-75.

Достоинства:

• уменьшенный вес конструкции при сохранении прочности и надёжности, что упрощает монтаж и обслуживание;
• продолжительный срок эксплуатации благодаря качественным материалам и стойкому защитному покрытию;
• снижение эксплуатационных затрат за счёт высокой коррозионной устойчивости и низкой потребности в регламентных работах.
