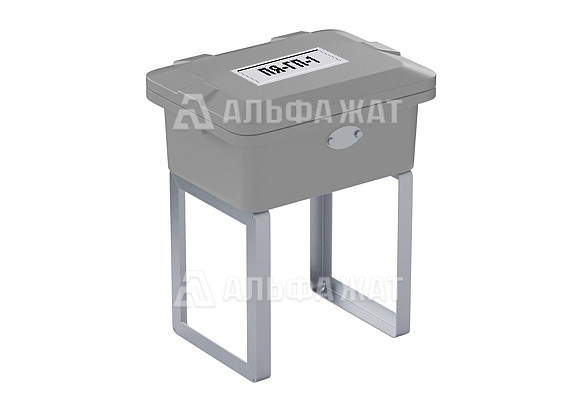

Путевой ящик из композитного материала с девятью двухконтактными клеммами, двумя комплектами герметизированных перемычек и двумя комплектами дублирующих перемычек.
| Материал | композит |
| Количество двухконтактных клемм | 9 шт |
|
Количество герметизированных перемычек |
2 комплекта |
|
Количество дублирующих перемычек |
2 комплекта |
| Механические воздействия | МС3 по ГОСТ Р 55369-2012 |
| Электробезопасность | класс 01 по ГОСТ 12.2.007.0-75 |
| Габаритные размеры (ДхШхВ) | 520х390х230 мм |
| Климатическое исполнение | УХЛ-1 по ГОСТ 15150-69 |
| Рабочие температуры | от - 60°С до + 65°С |
| Масса | 40 кг |
| № чертежа |
25003-00-00-16 |
Ящик путевой из композитного материала ПЯ-ГП-1 25003-00-00-16 применяется для установки трансформаторов, реле, малогабаритных резисторов, разделки сигнального кабеля, подключения приборов рельсовых цепей к рельсам при помощи перемычек.
Корпус изделия изготовлен из композитного материала. В конструкции петель применена лента из нитей СВМ. Цвет ящика реализован в пластмассе и окрашиванию не подлежит.
