Применяется в системах автоблокировки и контроля рельсовых цепей с частотами от 4500 до 5500 Гц, обеспечивает надёжную работу при любом виде тяги поездов.
| Напряжение на входе | 6 В |
| Напряжение на выходе | 4500/5500 Гц |
| Частота модуляции | 8 Гц |
| Степень защиты | IP20 (ГОСТ 14254-2015) |
| Климатическое исполнение | УХЛ 2 (ГОСТ 15150-69) |
| Рабочие температуры | от -45 до +65 °С |
| Габаритные размеры (ДхШхВ) | 210х87х112 мм |
| Масса | 1,5 кг |
| № чертежа | 36023-00-00-01 |
| СКМТР | 3185610975 |
| Фильтр ФРЦ4ЛМ | 1 шт |

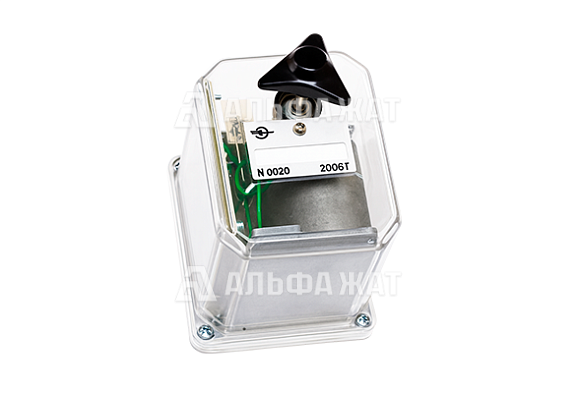

Фильтр рельсовой цепи ФРЦ4ЛМ разработан в соответствии с техническими условиями ТУ 32 ЦШ 3761-93 и предназначен для передачи сигналов рабочих резонансных частот, а также для электрического согласования приборов питающего конца с рельсовой цепью.
Устройство используется в системах контроля рельсовых цепей железнодорожной автоматики, работающих в диапазоне частот от 4500 до 5555 Гц. Обеспечивает устойчивую работу аппаратуры при любом виде тяги поездов - электрифицированной (переменного и постоянного тока) и неэлектрифицированной.
Фильтр предназначен для эксплуатации в климатических условиях У (умеренный климат), категория размещения 2 по ГОСТ 15150-69, что подразумевает установку в закрытых помещениях с естественной вентиляцией и без агрессивных воздействий внешней среды.
Монтаж и установка
Устройство устанавливается на рамах релейных стативов и напольных шкафов автоблокировки, а также в розетки реле НМШ, что обеспечивает простоту подключения и замены в условиях технического обслуживания.
Область применения:
Преимущества:
Компания «Альфа-ЖАТ» предлагает купить по низкой цене фильтр рельсовой цепи ФРЦ4ЛМ.
Оперативная доставка по всей территории РФ и в страны СНГ!
