Преобразователь П12/14

Преобразователь П12/14 соответствует требованиям ТУ 32 ЦШ 3815-96. Предназначен для обеспечения резервного электропитания аппаратуры тональных рельсовых цепей (ТРЦ) с номинальными напряжениями питания переменного тока синусоидальной формы 17,0 В и 35,0 В, при питании от источников постоянного тока с номинальными напряжениями 12 В или 14 В.

На выходе П12/14 формируется переменное напряжение прямоугольной формы. При этом действующее значение напряжения, измеряемое приборами магнитоэлектрической системы, превышает номинальное значение синусоидального напряжения в 1,41 раза.

Климатические и механические условия эксплуатации

Устройство предназначено для эксплуатации в климатических условиях умеренного климата (исполнение У, категория размещения 2 по ГОСТ 15150-69), в диапазоне температур окружающей среды от -45°С до +65°С. В части устойчивости к механическим и климатическим воздействиям П12/14 относится к группам МС2 и К3 согласно РД 32ЦШ 03.07-90.

Электрическая схема исполнение

Преобразователь построен по схеме нестабилизированного двухактного преобразователя постоянного напряжения в переменное с независимым возбуждением. В состав устройства входят следующие функциональные узлы:

• задающий генератор: реализован на RC-генераторе с микросхемой DD1, делителем частоты на триггере DD2 (коэффициент деления - 2, скважность управляющего сигнала - 2), буферном каскаде на микросхеме DD3, питание осуществляется от вторичного стабилизированного источника на элементах VD1, С2 и R3;
• усилитель мощности: представляет собой двухкаскадный двухтактный усилитель, первый каскад выполнен на транзисторах VT1, VT2 по схеме с общим коллектором; второй каскад - на транзисторах VT3, VT4 по схеме с общим эмиттером, работающих в ключевом режиме (для снижения высокочастотных выбросов при переключениях применяется демпфирующая цепь R12–С4, подключённая параллельно коллекторам транзисторов второго каскада);
• выходной трансформатор: трансформатор TV обеспечивает гальваническую развязку между нагрузкой и силовой частью, а также формирует требуемое выходное напряжение, за счёт секционирования первичной обмотки реализована возможность работы с входным напряжением 12 В и 14 В;
• устройство индикации: состоит из резистора R13, диода VD2 и светодиода VD3, и служит для отображения состояния включения преобразователя.

Конструктивное исполнение

Преобразователь выполнен в моноблочном корпусе, основанном на плате реле ДСШ. Конструкция включает:

• кронштейн с трансформатором типа ШЛ25х25, закреплённый на плате четырьмя винтами М6;
• два радиатора мощностью по 15 Вт с установленными силовыми транзисторами типа КТ827;
• резистор типа С5-35 мощностью 50 Вт;
• печатную плату с элементами схемы.

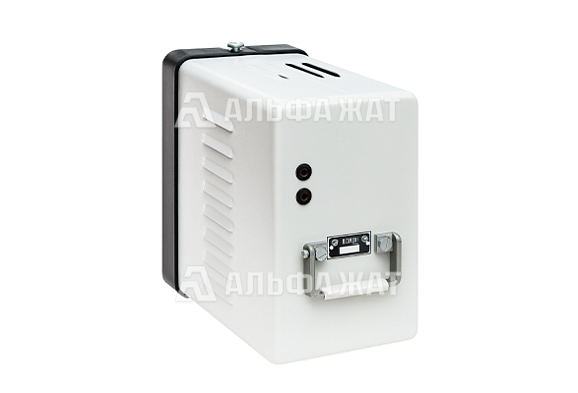

Устройство размещено в металлическом кожухе с вентиляционными жалюзи. Для переноски блока предусмотрена ручка. Светодиод индикации работоспособности расположен на лицевой панели под ручкой.
