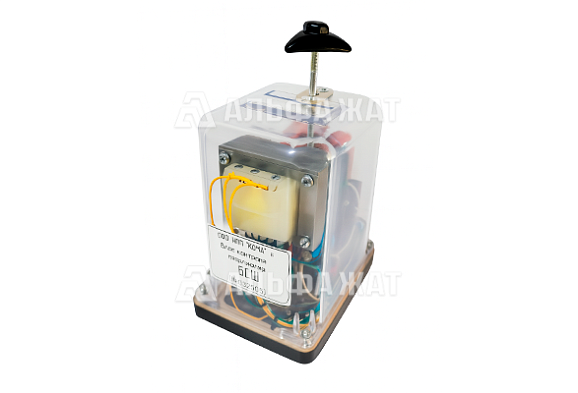

Блок штепсельный стрелочный - БСШ

Блок штепсельный стрелочный - БСШ представляет собой электромагнитное устройство, конструктивно выполненное в корпусе реле типа НМШ. С внутренней стороны прозрачного колпака корпуса размещены вклеенные вкладыши с эксплуатационной и технической информацией, необходимой для корректного подключения и работы устройства.

Назначение

Блок БСШ предназначен для применения в пусковых и контрольных цепях семипроводной схемы управления стрелочным электроприводом, работающим от трёхфазного тока.

Режимы работы блока (номера контактов указаны на корпусе прибора):

• в режиме работы №1 блок имеет входное напряжение 115 В, ток холостого хода - 0,016 А, выходное напряжение на контактах 53-42 - 70 ± 5 В и выходное напряжение на контактах 53-22 - 95 ± 5 В;
• в режиме работы №2 блок имеет входное напряжение 127 В, ток холостого хода - 0,02 А, выходное напряжение на контактах 53-42 - 75 ± 5 В и выходное напряжение на контактах 53-22 - 105 ± 5 В;
• в режиме работы №3 блок имеет входное напряжение 133 В, ток холостого хода - 0,023 А, выходное напряжение на контактах 53-42 - 80 ± 5 В и выходное напряжение на контактах 53-22 - 110 ± 5 В.

Блок БСШ эксплуатируется в составе электрических цепей автоматики и управления, работающих при напряжении питания, соответствующем одному из заданных режимов. Переключение между режимами осуществляется посредством выбора соответствующего напряжения на входных клеммах 82 и 62.

Компания «Альфа-ЖАТ» предлагает купить блок штепсельный стрелочный - БСШ по лучшей цене.

Оперативная доставка по всей России и в страны СНГ!
