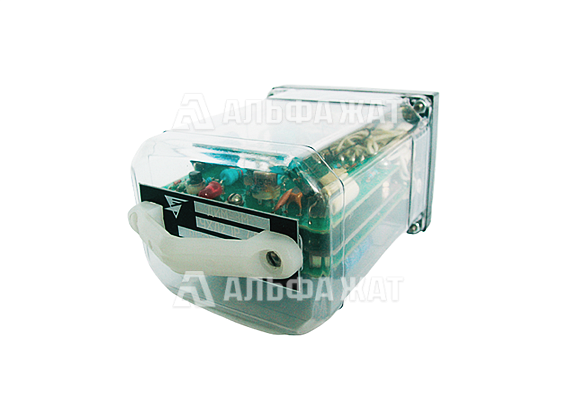

Датчик импульсов микроэлектронный ДИМ-3М

Датчик импульсов микроэлектронный ДИМ-3М применяется как датчик импульсного питания нагрузок СЦБ в автоблокировке, на железнодорожных переездах и на постах ЭЦ.

Датчик содержит два независимо работающих в режиме автозапуска датчика: датчик 1 и датчик 2.  Работает в комплексе с выходными реле типов НМПШ2-400, С2-400 и ТШ-65В. Одно или два реле, из перечисленных, могут быть подключены одновременно к ДИМ-3М. ДИМ-3М оснащен режимом автоматического включения импульсной работы подключением нагрузки, а также режимом включения контактами управляющих реле.

Электропитание ДИМ-3 осуществляется от одного из источников постоянного тока 12 В, 14 В или 24 В. Электропитание устройства автозапуска датчика 1 осуществляется от одного из источников постоянного тока номинальным напряжением 6 В, 7,5 В, 12 В, 14 В или 24 В, а датчика 2 - как от источника постоянного тока (как для датчика 1), так и от источника переменного тока частотой 50 Гц и номинальным напряжением 7,5 В.

Ток, потребляемый от источника электропитания постоянного тока при номинальном напряжении 24 В, - не более 45 мА, при номинальном напряжении 14 В - не более 60 мА.

Временные параметры формируемых импульсов в зависимости от питающих напряжений:

Датчик 1 основные параметры:

• Длительность импульса без перемычки: 500 мс
• Длительность периода без перемычки: 1000 мс
• Длительность импульса с перемычкой 21-22 между вводными контактами в режиме непрерывной работы: 350 мс
• Длительность периода с перемычкой 21-22 между вводными контактами в режиме непрерывной работы: 700 мс
• Длительность импульса с перемычкой 21-23 между вводными контактами в режиме непрерывной работы: 250 мс
• Длительность периода с перемычкой 21-23 между вводными контактами в режиме непрерывной работы: 500 мс

Датчик 2 основные параметры:

• Длительность импульса с перемычкой 83-81-73 между вводными контактами: 750 мс
• Длительность периода с перемычкой 83-81-73 между вводными контактами: 1500 мс
• Длительность импульса с перемычкой 83-72 между вводными контактами: 500 мс
• Длительность периода с перемычкой 83-72 между вводными контактами: 1500 мс
• Длительность периода с перемычками 83-81, 71-72 между вводными контактами: 1000 мс
• Длительность периода с перемычками 83-81, 71-72 между вводными контактами: 1500 мс

Форма заказа:

• Датчик импульсов микроэлектронный ДИМ-3М УХЛ2 ТУ BY 200215500.081–2007
