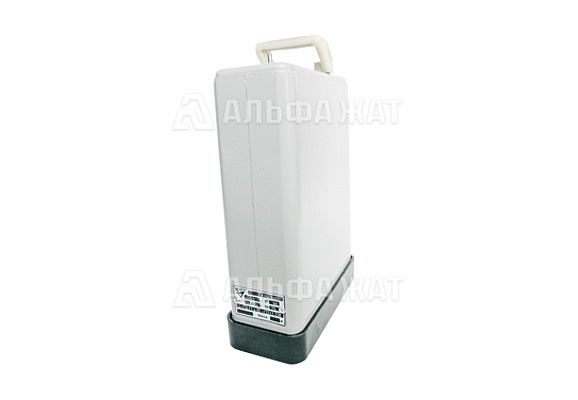

Используется для передачи с перегона на станцию по кабельной или воздушной линии связи информации о состоянии блок — участка и неисправностях на сигнальной точке.
| № чертежа | 573.46.30 |
| ОКП | ОКП 31 8563, ОКП РБ 31.62.11.100 |
| ТУ | ТУ 32 ЦШ 836-82, ТУ РБ 200215500.049-2005 |
| Габаритные размеры (ДхШхВ) | 300x85x205 мм |
|
Масса |
не более 3,8 кг |
| Перемычки между выводами | Импульс / Интервал |
| 53-31 | 1,0 ± 0,2 / 1,0 ± 0,2 с |
| 53-31, 43-41 | 0,3 ± 0,1 / 1,0 ± 0,2 с |
| 53-31, 43-42 | 1,0 ± 0,2 / 0,3 ± 0,1 с |
|
53-31, 43-42-41 |
0,3 ± 0,1 / 0,3 ± 0,1 с |
| № чертежа |
573.46.30 |
| Номинальная частота сигнала | 319,63 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,35 (± 0,11) |
| № чертежа |
573.46.30-2 |
| Номинальная частота сигнала | 360,62 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,40 (± 0,11) |
| № чертежа |
573.46.30-3 |
| Номинальная частота сигнала | 390,67 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,43 (± 0,11) |
| № чертежа |
573.46.30-4 |
| Номинальная частота сигнала | 431,8 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,47 (± 0,11) |
| № чертежа |
573.46.30-5 |
| Номинальная частота сигнала | 479,45 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,34 (± 0,07) |
| № чертежа |
573.46.30-6 |
| Номинальная частота сигнала | 527,4 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,37 (± 0,07) |
| № чертежа |
573.46.30-7 |
| Номинальная частота сигнала | 586 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,41 (± 0,07) |
| № чертежа |
573.46.30-8 |
| Номинальная частота сигнала | 659,25 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,46 (± 0,07) |
| № чертежа |
573.46.30-9 |
| Номинальная частота сигнала | 732,5 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,51 (± 0,07) |
| № чертежа |
573.46.30-10 |
| Номинальная частота сигнала | 820,4 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,57 (± 0,07) |
| № чертежа |
573.46.30-11 |
| Номинальная частота сигнала | 920,86 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,64 (± 0,07) |
| № чертежа |
573.46.30-12 |
| Номинальная частота сигнала | 1025,5 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,72 (± 0,07) |
| № чертежа |
573.46.30-13 |
| Номинальная частота сигнала | 1118,72 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,78 (± 0,07) |
| № чертежа |
573.46.30-14 |
| Номинальная частота сигнала | 1237,11 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,87 (± 0,07) |
| № чертежа |
573.46.30-15 |
| Номинальная частота сигнала | 1367,33 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,82 (± 0,06) |
| № чертежа |
573.46.30-16 |
| Номинальная частота сигнала | 1523,6 Гц |
|
Отклонение частоты сигнала от номинальной |
не более ± 0,91(± 0,06) |
| Генератор камертонный ГКШ (исполнение согласно заказа) |
1 шт |
| Эксплуатационная документация | 1 шт на 5 изделий |
| Схема электрическая принципиальная | 1 шт на 5 изделий |
| Электромонтажный чертеж | 1 шт на 5 изделий |
| Паспорт | 1 шт |
