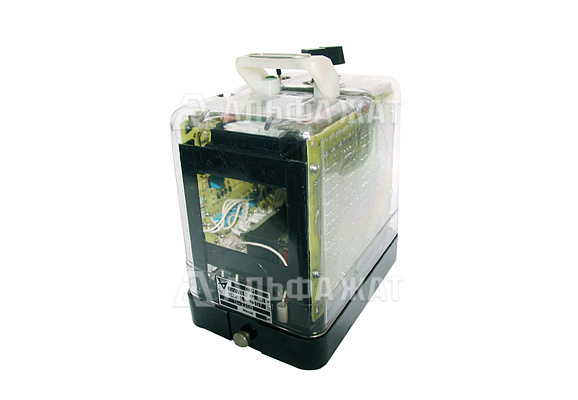

Сигнализатор заземления СЗМ

Сигнализатор заземления СЗМиспользуется для постоянного автоматического контроля за сопротивлением изоляции действующих устройств СЦБ и позволяет производить измерения сопротивления изоляции контролируемых сетей как относительно земли, так и относительно друг друга. Сигнализатор выполняется в виде моноблочной конструкции, все его элементы смонтированы в корпусе реле ДСШ. СЗМ может устанавливаться в панелях питания, на релейных стативах постов ЭЦ и в релейных металлических шкафах наружной установки.

Сигнализатор обеспечивает непрерывный контроль изоляции и измерение токов утечки восьми источников питания:

• 1-й – 6-й – переменного тока номинальным напряжением 220 В;
• 7-й – переменного тока напряжением 24 В;
• 8-й – постоянного тока номинальным напряжением 24 В.

Ток утечки на «землю», вносимый изделием для контролируемых источников, не более:

• «~220 B» – 3 мА;
• «~24 B» – 1 мА;
• для плюсового полюса «24 В» - 0,5 мА.

Чувствительность сигнализатора при номинальном напряжении питания и номинальном напряжении контролируемых источников (при условии срабатывания сигнализатора по одному контролируемому источнику):

• «~220 B» – (220+44) кОм;
• «~24 B» – не менее 23,0 кОм;
• для плюсового полюса «24 В» - (24,0+1,2) кОм;
• для минусового полюса «24 В» - (38,0+4,8) кОм.

Сигнализатор срабатывает по всем контролируемым источникам питания при снижении сопротивления изоляции до 20 кОМ в течении от 1 до 3 с.

Сигнализатор заземления СЗМ рассчитан для эксплуатации в условиях умеренного и холодного климата.

Форма заказа:

• Сигнализатор заземления СЗМ ТУ 32 ЦШ 3653-91, ТУ BY 200215500.046-2006
