Действует в составе рельсовых цепей переменного тока с целью ограничения сопротивлений и ограничения силы тока при шунтировании.
| Полное сопротивление реактора при 50 Гц | 0,74 Ом |
| Номинальное напряжение | 10 В |
| Потери в обмотке | 11 Вт |
| Номинальный ток при 50 Гц | 13,5 А |
| Электрическая прочность изоляции | 4 кВ |
| Степень защиты | IP00 (ГОСТ 14254-96) |
| Климатическое исполнение | УХЛ 2 (ГОСТ 15150-69) |
| Рабочие температуры | от +55 до -60 °С |
| Габаритные размеры (ДхШхВ) | 95х82х130 мм |
| Масса | 2,5 кг |
| СКМТР | 3413230018 |
| Реактор РОБС | 1 шт |
| Техническая документация | 1 шт |

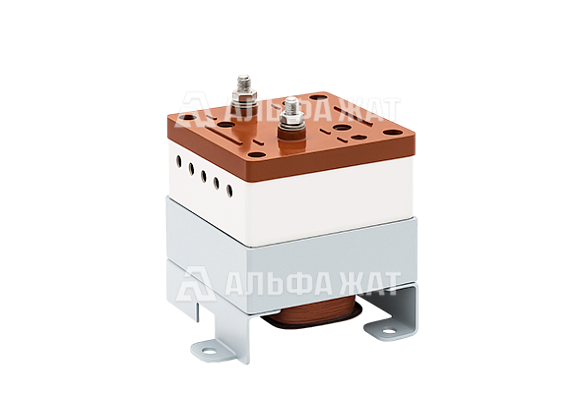

Реактор однофазный броневой сухой модернизированный РОБС-1М предназначен для работы в рельсовых цепях переменного тока, применяемых в системах железнодорожной автоматики, сигнализации и блокировки. Он выполняет функцию ограничивающего сопротивления, снижая силу тока при шунтировании рельсовой линии подвижным составом, что обеспечивает корректную работу рельсовых цепей и защиту аппаратуры.
Конструктивное исполнение
РОБС представляет собой однофазный индуктивный элемент броневого типа с сухим исполнением изоляции. Магнитопровод выполнен из электротехнической стали с высокой магнитной проницаемостью, набран из пластин с изоляционным покрытием для снижения вихревых токов. Обмотки выполнены медным или алюминиевым проводом с термостойкой изоляцией, рассчитанной на продолжительную работу при номинальной нагрузке. Конструкция реактора обеспечивает низкий уровень потерь холостого хода и высокий коэффициент индуктивного сопротивления на рабочей частоте 50 Гц.
Условия эксплуатации
По условиям размещения реакторы относятся к классам МСЗ (малогабаритные, с защитой от запыленности) и К3 (исполнение для эксплуатации в закрытых помещениях с естественной вентиляцией) согласно ОСТ 32.146-2000. Конструкция допускает установку на станциях, перегонах и в аппаратных помещениях, при этом обеспечивается устойчивость к вибрации и ударам, характерным для железнодорожной инфраструктуры.
Назначение и преимущества модернизированной версии
Модернизированные реакторы РОБС отличаются улучшенной системой охлаждения за счет оптимизации вентиляционных каналов, применением более эффективных изоляционных материалов и сниженным уровнем акустического шума. Повышенная электрическая и механическая прочность обеспечивает надежную работу в условиях значительных колебаний нагрузки и воздействия внешних факторов.
