Блок управления БУ-3ПА/9 ЦАКТ.468332.012-09
№ чертежа | ЦАКТ.468332.012-09

Блок управления БУ-3ПА/9 ЦАКТ.468332.012-09

Блок управления БУ-3ПА/9 ЦАКТ.468332.012-09 предназначен для сбора информации, поступающей от локомотивных датчиков и системы автоматической локомотивной сигнализации, преобразования частоты следования электрических импульсов в значения скорости, ускорения движения, преобразования числа импульсов в значения пройденного пути и т.д.

Оставить заявку
Характеристики
Диапазон измерений и индикации скорости от 0 до 75 км/ч
Диапазон измерений и индикации ускорения от -0,99 до +0,99 м/с2
Диапазон измерений и регистрации давления от 59 до 980 кПа
Диапазон измерений пройденного пути от 0 до 9999999 км
Количество входных двоичных сигналов 8
Количество выходных двоичных сигналов 5
Напряжение питания 18-72 В
Потребляемая мощность не более 40 ВА
Средний срок службы не менее 15 лет
Степень защиты 40 IP
Рабочая температура от -40 до +50°С
Относительная влажность 100%
Атмосферное давление от 84 до 107 кПа
Габаритные размеры (ДхШхВ) 146х206х121 мм
Масса не более 3,2 кг

Комплект поставки

Блок управления БУ-3ПА/9 ЦАКТ.468332.012-09 1 шт
Блок процессора БПР/1 1 шт
Модуль памяти малогабаритный энергонезависимый МПМЭ-1.0 1 шт
Узел индикации и управления ЦАКТ.467848.037-01 1 шт
Блок питания блока управления БПБУ-3ПА ЦАКТ.436121.014-01 1 шт
ОПИСАНИЕ

Блок управления БУ-3ПА/9 ЦАКТ.468332.012-09 предназначен для сбора информации, поступающей от локомотивных датчиков и системы автоматической локомотивной сигнализации, преобразования частоты следования электрических импульсов по двум каналам измерения в значения скорости, ускорения движения, преобразования числа импульсов в значения пройденного пути, измерения давления в тормозной магистрали (по первому каналу), выдачи полученных результатов на индикацию, регистрацию, сигнализацию, а также их записи в полупроводниковое энергонезависимое запоминающее устройство. БУ-3ПА предназначен для круглосуточной работы в составе комплексов средств сбора и регистрации данных КПД-3ПА и его модификаций с перерывами на профилактическое обслуживание. БУ-3ПА предназначен для установки в кузове локомотива.

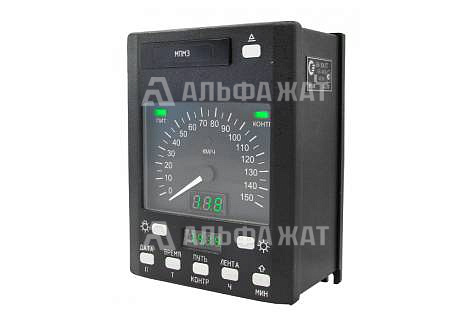

На лицевой панели БУ-3ПА расположены:

  • стрелочный индикатор скорости обеспечивает индикацию скорости движения от 0 до установленных шкал 50, 75, 100, 150км/ч
  • индикатор скорости цифровой обеспечивает индикацию скорости от 0 до 150 км/ч
  • индикатор дополнительный
  • кнопки П, Т, КОНТР, Ч, МИН, позволяющие задавать режим работы БУ-3ПА, текущее время, ускорение, вызов на дополнительный индикатор кодов неисправностей
  • кнопки для регулировки яркости подсветки шкалы аналогового индикатора и регулировки яркости свечения цифровых индикаторов
  • индикатор ПИТ сигнализирующий о наличии питания БУ-3ПА
  • индикатор КОНТР сигнализирует о наличии неисправности в БУ-3П

Компания «Альфа-ЖАТ» предлагает купить блок управления БУ-3ПА/9 ЦАКТ.468332.012-09 по доступной цене.

Доставка осуществляется по всей территории России и в страны СНГ.
