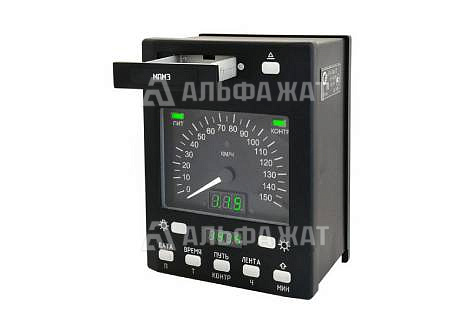

Электронный комплекс КПД-3ПА/75-1-Р-50 ЦАКТ.402223.005-06
№ чертежа | ЦАКТ.402223.005-06

Электронный комплекс КПД-3ПА/75-1-Р-50 ЦАКТ.402223.005-06

Электронный комплекс КПД-3ПА/75-1-Р-50 ЦАКТ.402223.005-06 предназначен для использования в качестве индицирующего и регистрирующего устройства на моторвагонном, тяговом и специальном самоходном подвижных составах взамен устаревшего механического скоростемера 3СЛ2М.

Оставить заявку
Характеристики
Диапазон измерений и индикации скорости от 0 до 75 км/ч
Погрешность измерений скорости не более ±1 км/ч
Диапазон измерений и индикации ускорения от -0,99 до +0,99 м/с2
Диапазон измерений и регистрации давления от 0 до 980 кПа
Погрешность регистрации давления не более 2,5%
Диапазон измерений пройденного пути от 0 до 9999999 км
Погрешность регистрации пройденного пути 20 км ±0,1 км
Погрешность измерения текущего времени 30 мин не более 3 с
Количество входных двоичных сигналов 8
Номинальное напряжение питания 50 В
Потребляемая мощность не более 100 ВА
Средний срок службы не менее 20 лет
Рабочая температура от -40 до +50°С
Относительная влажность 98±2%
Атмосферное давление от 84 до 107 кПа

Комплект поставки

Электронный комплекс КПД-3ПА/75-1-Р-50 ЦАКТ.402223.005-06 1 шт
Блок управления БУ-3ПА 1 шт
Датчик угла поворота Л178/1.2 2 шт
Датчик избыточного давления СТЭК-1-1,0-05-YM 1 шт
Панель соединительная ПС-3П 1 шт
Блок регистрации БР-2М/1 1 шт
ОПИСАНИЕ

Электронный комплекс КПД-3ПА/75-1-Р-50 ЦАКТ.402223.005-06 обеспечивает измерение, индикацию и регистрацию скорости, ускорения, пройденного пути, времени, давления и другой скоростемерной информации, сигнализацию превышения контролируемых скоростей, выдачу сигналов для управления гребнесмазывателем и песочницей. Кроме этого, комплекс обеспечивает условия перевозки опасных грузов, динамическое взвешивание, анализ соблюдения машинистом правил управления локомотивом при частой смене направления движения. Комплекс особенно эффективен при маневровой работе, на малодеятельных участках, в пригородном движении, а также на промышленных предприятиях.

Основные функции комплекса КПД-3ПС:

  • измерение и регистрация пройденного пути
  • определение и регистрация направления движения
  • измерение и регистрация скорости движения
  • измерение ускорения и замедления движения
  • регистрация замедления (по команде машиниста)
  • измерение и регистрация давления в тормозном цилиндре, тормозной и питательной магистралях
  • регистрация сигналов АЛСН
  • регистрация положения электромагнитного клапана ЭПК
  • включение внешних цепей сигнализации при превышении заданных значений скорости движения локомотива
  • обмен информацией с внешними устройствами по интерфейсу CAN 2.0А
  • определение периода кодирования и кода рельсовой цепи
  • прием двоичных сигналов (8 сигналов)
  • регистрация состояния ТСКБМ (при наличии в панели ПС-3П узла приема ТСКБМ)
  • управление гребнесмазывателем
  • оперативный ввод и хранение условно-постоянных признаков, необходимых для обработки поступающей от датчиков информации
  • отсчет текущего времени

Пример условного обозначения КПД-3ПА/150-И-СМ(С)-2-Р-К2-Н-50-1.0, где:

  • КПД-3ПС - модификация КПД
  • 150 - диапазон измерения и индикации скорости (50, 75, 100 или 150)
  • И - наличие блока индикации БИ-3ПА
  • СМ - наличие блока управления и сопряжения БУС-М (С - наличие блока управления и сопряжения БУС)
  • 2 - количество датчиков избыточного давления СТЭК-1 (1 или 2)
  • Р - Наличие блока регистрации
  • К2 - количество контроллеров крана машиниста ККМ-ЦДМ/А (1 или 2)
  • Н - наличие модуля навигации ГЛОНАСС МНГ1 (МНГ1-G)
  • 50 - номинальное напряжение питания (24 или 50 В)
  • 1.0 - наличие МПМЭ-1.0 (по умолчанию наличие МПМЭ-128)

Компания «Альфа-ЖАТ» предлагает купить электронный комплекс КПД-3ПА/75-1-Р-50 ЦАКТ.402223.005-06 по доступной цене.

Доставка осуществляется по всей территории России и в страны СНГ.
