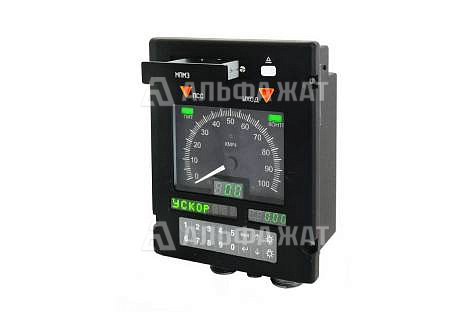

Электронный комплекс КПД-3ПС/100-50-1.0 ЦАКТ.402223.008-12
№ чертежа | ЦАКТ.402223.008-12

Электронный комплекс КПД-3ПС/100-50-1.0 ЦАКТ.402223.008-12

Электронный комплекс КПД-3ПС/100-50-1.0 ЦАКТ.402223.008-12 предназначен для применения на тяговом, моторвагонном и специальном самоходном подвижных составах в качестве индицирующего и регистрирующего устройства.

Оставить заявку
Характеристики
Диапазон измерений и индикации скорости от 0 до 100 км/ч
Погрешность измерений скорости не более ±1 км/ч
Диапазон измерений и индикации ускорения от -0,99 до +0,99 м/с2
Диапазон измерений и регистрации давления от 0 до 980 кПа
Погрешность регистрации давления не более 2,5%
Диапазон измерений пройденного пути от 0 до 9999999 км
Погрешность регистрации пройденного пути 20 км ±0,1 км
Погрешность измерения текущего времени 30 мин не более 3 с
Количество входных двоичных сигналов 8
Номинальное напряжение питания 50 В
Потребляемая мощность не более 100 ВА
Средний срок службы не менее 20 лет
Рабочая температура от -40 до +50°С
Относительная влажность 98±2%
Атмосферное давление от 84 до 107 кПа

Комплект поставки

Электронный комплекс КПД-3ПС/100-50-1.0 ЦАКТ.402223.008-12 1 шт
Блок управления БУ-3ПС 1 шт
Датчик угла поворота Л178/1.2 2 шт
Датчик избыточного давления СТЭК-1-1,0-42-DIN 2 шт
Блок коммутации БК 1 шт
Панель соединительная ПС-3ПС 1 шт
ОПИСАНИЕ

Электронный комплекс КПД-3ПС/100-50-1.0 ЦАКТ.402223.008-12 предназначен для сбора, измерений и регистрации параметров движения локомотивов и мотор-вагонного подвижного состава, объема и массы топлива в топливных баках тепловозов, расчета частоты вращения вала дизель-генераторной установки, выдачи полученных результатов на индикацию, сигнализацию, их записи в полупроводниковое энергонезависимое запоминающее устройство, передачи их во внешние устройства, а также получения и дешифровки навигационных сообщений, поступающих от группировки спутников системы глобального позиционирования GPS NAVSTAR (USA) или ГЛОНАСС (РФ), передачи поездной информации по каналам сотовой связи на сервер пользователя и получение команд управления от сервера.

Основные функции комплекса КПД-3ПС:

  • измерение и регистрация пройденного пути
  • определение и регистрация направления движения
  • измерение и регистрация скорости движения
  • измерение ускорения и замедления движения
  • регистрация замедления (по команде машиниста)
  • измерение и регистрация давления в тормозном цилиндре, тормозной и питательной магистралях
  • регистрация сигналов АЛСН
  • регистрация положения электромагнитного клапана ЭПК
  • включение внешних цепей сигнализации при превышении заданных значений скорости движения локомотива
  • обмен информацией с внешними устройствами по интерфейсу CAN 2.0А
  • определение периода кодирования и кода рельсовой цепи
  • прием двоичных сигналов (8 сигналов)
  • регистрация состояния ТСКБМ (при наличии в панели ПС-3П узла приема ТСКБМ)
  • управление гребнесмазывателем
  • оперативный ввод и хранение условно-постоянных признаков, необходимых для обработки поступающей от датчиков информации
  • отсчет текущего времени

Пример условного обозначения КПД-3ПС/150Н-И-СМ-МК-К2-ИП-50-1.0-ТП, где:

  • КПД-3ПС - модификация КПД
  • 150 - диапазон измерения и индикации скорости (75, 100 или 150)
  • Н - БУ-3ПС с функцией навигации
  • И - наличие блока индикации БИ-3ПС
  • СМ - наличие блока управления и сопряжения БУС-М
  • МК - наличие блока контроля и коммутации БКК (по умолчанию наличие ПС-3ПС)
  • К - наличие контроллера крана машиниста ККМ-ЦДМ/А
  • 2 - количество контроллеров крана машиниста ККМ-ЦДМ/А (1 или 2)
  • ИП - наличие двух индикаторов предварительной световой сигнализации ИПСС
  • 50 - номинальное напряжение питания (24 или 50 В)
  • 1.0 - наличие МПМЭ-1.0 (по умолчанию наличие МПМЭ-128)
  • Т - наличие систем измерительных «СЕНС» 014-11
  • П - наличие плотномера у системы измерительной «СЕНС» 014-11

Компания «Альфа-ЖАТ» предлагает купить электронный комплекс КПД-3ПС/100-50-1.0 ЦАКТ.402223.008-12 по доступной цене.

Доставка осуществляется по всей территории России и в страны СНГ.
