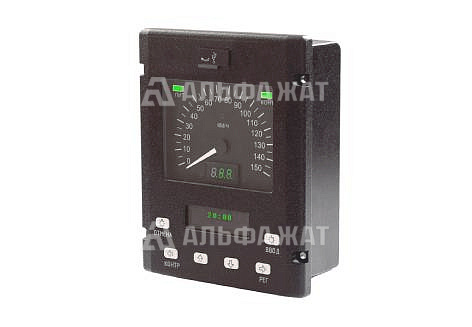

Электронный комплекс КПД-4/150-1-1-24 ЦАКТ.402223.010-07
№ чертежа | ЦАКТ.402223.010-07

Электронный комплекс КПД-4/150-1-1-24 ЦАКТ.402223.010-07

Электронный комплекс КПД-4/150-1-1-24 ЦАКТ.402223.010-07 предназначен для применения на тяговом, моторвагонном и специальном самоходном подвижных составах в качестве индицирующего и регистрирующего устройства.

Оставить заявку
Характеристики
Диапазон измерений и индикации скорости от 0 до 150 км/ч
Погрешность измерений скорости не более ±1 км/ч
Диапазон измерений и индикации ускорения от -0,99 до +0,99 м/с2
Диапазон измерений и регистрации давления от 0 до 980 кПа
Погрешность регистрации давления не более 2%
Диапазон измерений пройденного пути от 0 до 9999999 км
Погрешность регистрации пройденного пути 20 км ±0,1 км
Погрешность измерения текущего времени 30 мин не более 3 с
Количество входных двоичных сигналов от 1 до 2
Номинальное напряжение питания 24 В
Потребляемая мощность не более 100 ВА
Средний срок службы не менее 15 лет
Рабочая температура от -40 до +50°С
Относительная влажность 98±2%
Атмосферное давление от 84 до 107 кПа

Комплект поставки

Электронный комплекс КПД-4/150-1-1-24 ЦАКТ.402223.010-07 1 шт
Блок управления БУ-4 1 шт
Датчик угла поворота Л178/1.2 1 шт
Датчик избыточного давления СТЭК-1-1,0-42-DIN 1 шт
ОПИСАНИЕ

Электронный комплекс КПД-4/150-1-1-24 ЦАКТ.402223.010-07 представляет собой наиболее экономичный комплекс сбора и регистрации параметров движения локомотива. Разработан в соответствии с потребностями ППЖТ и рекомендован для локомотивов, не выходящих на пути общего пользования. Обеспечивая регистрацию основного набора параметров движения локомотива, КПД-4 также имеет возможность наращивания функционала по модульному принципу.

Основные функции комплекса КПД-4:

  • измерение и регистрация пройденного пути
  • прием и регистрация состояния сигнала «Тяга»
  • измерение и регистрация скорости движения
  • измерение ускорения и замедления движения
  • регистрация замедления (по команде машиниста)
  • определение и регистрация направления движения локомотива
  • отсчет и регистрация текущего времени
  • прием и регистрация сигналов ЭПК
  • регистрация и контроль бдительности машиниста
  • ввод и хранение настроек уставок скорости
  • измерение и регистрация давления в тормозном цилиндре
  • измерение и регистрация давления в тормозной магистрали (при установке дополнительного датчика СТЕК)
  • регистрация данных во внутреннюю энергонезависимую память
  • запись зарегистрированных данных на USB Flash накопитель
  • возможность автоматической расшифровки данных в ПАК «ЭМ-Эксперт»

Пример условного обозначения КПД-4/150-2-2-50, где:

  • КПД-4 - модификация КПД
  • 150 - диапазон измерения и индикации скорости (50, 75, 100 или 150)
  • 2 - количество датчиков угла поворота ДУП (1 или 2):
  • 2 - количество датчиков избыточного давления СТЭК-1 (1 или 2)
  • 50 - номинальное напряжение питания (24 или 50 В)

Компания «Альфа-ЖАТ» предлагает купить электронный комплекс КПД-4/150-1-1-24 ЦАКТ.402223.010-07 по доступной цене.

Доставка осуществляется по всей территории России и в страны СНГ.
