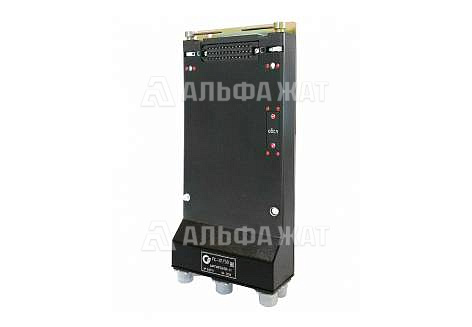

Панель соединительная ПС-3П/50 ЦАКТ.687226.004-01
№ чертежа | ЦАКТ.687226.004-01

Панель соединительная ПС-3П/50 ЦАКТ.687226.004-01

Панель соединительная ПС-3П/50 ЦАКТ.687226.004-01 используется для соединения блока управления БУ-3П (БУ-3ПА) с другими устройствами комплекса средств сбора и регистрации данных КПД-3П (КПД-3ПА).

Оставить заявку
Характеристики
Напряжение бортовой сети 35-160 В
Диапазон рабочих температур от -40 до +50°С
Относительная влажность 98±2% при температуре 25°С
Атмосферное давление от 84 до 107 кПа
Срок службы не менее 15 лет
Габаритные размеры (ДхШхВ)
317х146х60 мм
Масса не более 2,9 кг

Комплект поставки

Панель соединительная ПС-3П/50 ЦАКТ.687226.004-01 1 шт
Комплект монтажных частей 1 шт
Эксплуатационные документы 1 компл
ОПИСАНИЕ

Панель соединительная ПС-3П/50 ЦАКТ.687226.004-01 включает в себя:

  • пять разъемов для подключения двух датчиков угла поворота ДУП, двух датчиков избыточного давления СТЭК-1
  • разъем интерфейса CAN для блоков КПД
  • две клеммные колодки для подключения цепей сигнализации превышения скоростей и сигналов автоматической локомотивной сигнализации АЛС
  • клеммник винтовой для подключения цепи сигнала к блоку гребнесмазывателя АГС8
  • клеммник винтовой для регистрации сигнала состояния ТСКБМ

Для удобства установки в крышке панели ПС-3П имеются пазы для подвода проводов и кабелей, а также кронштейны для крепления жгутов.

Компания «Альфа-ЖАТ» предлагает купить панель соединительную ПС-3П/50 ЦАКТ.687226.004-01 по доступной цене.

Доставка осуществляется по всей территории России и в страны СНГ.
