Автоматическое измерение параметров сигналов |
ТРЦ, КРЛ, АЛСЕН, АЛСН, САО, СКЗ |
| Входная емкость | не более 100 пФ |
| Режим мониторинга данных | CAN |
| Передача измерительной информации | USB, MMC/SD, CAN 2.0 |
|
Средняя наработка на отказ |
35000 ч |
| Напряжение переменного тока | 230 В |
| Частота переменного тока | 50 Гц |
| Напряжение постоянного тока | 3,7 В |
| Диапазон рабочих температур |
от -20 °С до +50 °С |
| Относительная влажность воздуха при температуре 30°С | до 90 % |
| Время непрерывной работы от аккумулятора | 8 ч |
| Габаритные размеры (ДхШхВ) |
267x168x37 мм |
| Масса | 1,5 кг |
| Номер чертежа |
РКУН.22.00.00.000 |
|
Прибор ПК-РЦ-М |
1 шт |
| Аккумуляторная батарея LiOn | 3 шт |
| AC адаптер 5В 1,5 А | 1 шт |
| USB адаптер 5В 1,0 А | 1 шт |
|

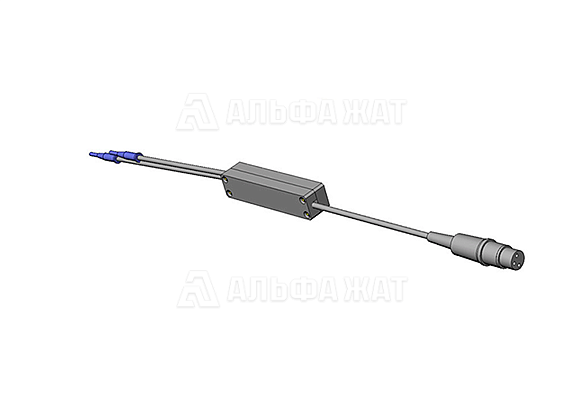

Кабель измерения напряжения |
2 шт |
| Кабель измерения тока |
2 шт |
| Кабель синхронизации |
1 шт |
| Кабель измерения импеданса |
1 шт |
| Кабель CAN2.0 измерительный | 1 шт |
| Кабель CAN2.0 интерфейсный |
1 шт |
|
Кабель индуктивного датчика |
1 шт |
|
Датчик индуктивный |
2 шт |
|
Кабель токовых клещей |
1 шт |
| Формуляр | 1 шт |
| Сервисное программное обеспечение | 1 шт |

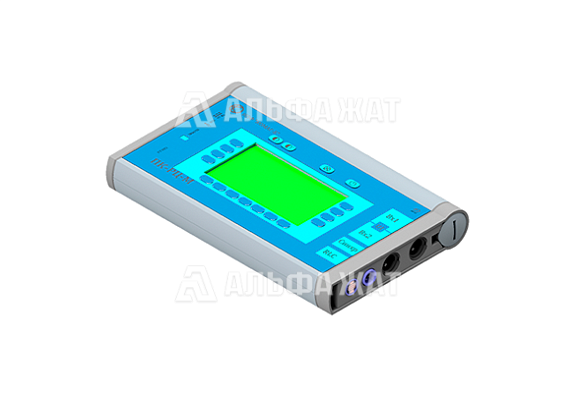

Прибор комбинированный для измерения сигналов рельсовых цепей многофункциональный ПК-РЦ-М применяется для измерения напряжения и силы постоянного тока, напряжения, силы и частоты переменного тока, интервалов времени между импульсами сигналов с кодоимпульсной манипуляцией рельсовых цепей. Используется ПК-РЦ-М при технологическом обслуживании и ремонте систем автоматики и телемеханики в железнодорожной сфере и в метрополитенах.
Прибор обеспечивает измерение переменного и постоянного напряжения тока по двум изолированным каналам, а также сдвига фаз между сигналами каналов, с синхронизацией измерений как внутренней, по одному из каналов или по времени, так и внешней по изолированному каналу синхронизации.
С помощью прибора ПК-РЦ-М можно измерить параметры:
среднеквадратическое значение (СКЗ) напряжения и силы тока гармонических сигналов переменного тока синусоидальной и сложной формы
напряжение и силу постоянного тока
параметры сигналов сложной формы с амплитудной (ТРЦ), частотной (КРЛ), фазоразностной (АЛС-ЕН) и кодоимпульсной (АЛСН, САО) манипуляцией и декодирование этих сигналов
СКЗ спектральных составляющих гармонических сигналов переменного тока сложной формы и их частоту
амплитудные значения и временные параметры сигналов по осциллограмме (курсорные измерения)
СКЗ спектральных составляющих гармонических сигналов переменного тока сложной формы и их частоту по осциллограмме (курсорные измерения)
электрическое сопротивление постоянному току, емкость и индуктивность пассивных элементов
Управление прибором осуществляется с помощью клавиш и меню на дисплее. Питание прибора осуществляется от трех Li-On аккумуляторных батарей или от зарядного устройства. Для связи с внешними устройствами прибор имеет интерфейс USB.
Прибор сертифицирован и включён в Реестр средств измерений, допущенных к применению в ОАО "РЖД".
Компания «Альфа-ЖАТ» предлагает приобрести прибор комбинированный для измерения сигналов рельсовых цепей многофункциональный ПК-РЦ-М по выгодной цене.
Доставка по всей России и в страны СНГ.
