Диаметр монтажной части 1,0 мм.
| Класс допуска | 1, 2 |
| Показатель тепловой инерции |
0,15; 0,05 с |
| Количество рабочих спаев | 1, 2 |
| Исполнение рабочего спая |
изолированный, неизолированный, открытый |
| Герметичность к измеряемой среде | герметичный |
| Диапазон условных давлений | от 0,1 до 150 МПа |
| Средняя наработка до отказа | 10 лет |
| Унифицированный выходной сигнал | 4-20 мА, HART |
| Устойчивость к вибрации | V3 |
| Диаметр монтажной части | 1,0 мм |
| Длина монтажной части | 10÷100000 мм |
| Обозначение класса | k0, k1, k2 |
| Климатическое исполнение | УХЛ2 |
| Исполнение по степени защиты | IP40, IP65 |
| Маркировка взрывозащиты | 0ExiaIICT6 |
| Тип датчика температуры | ТХА |
| Номинальная статическая характеристика | K |
| Диапазон измеряемых температур |
от -200 до -110°C от +293 до +1300°C |
| Тип контролируемой среды |
жидкости, газы, твердые тела |
|
№ чертежа |
КТХА02.01-02 |

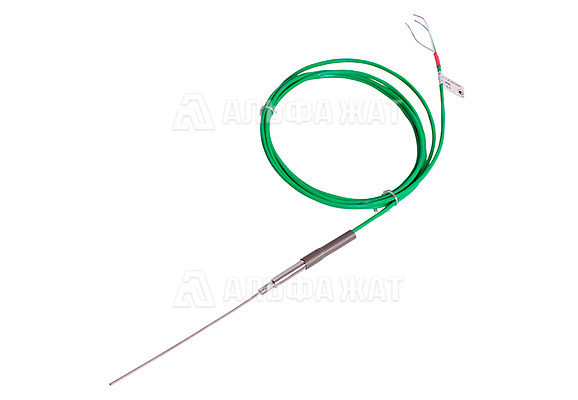

Преобразователь термоэлектрический КТХА02.01-02 предназначен для измерения температуры твердых поверхностей, сыпучих веществ, жидких и газообразных сред. Гибкий кабель датчика позволяет монтировать его в самых труднодоступных местах — вплоть до сворачивания в петлю или спираль. Термоэлектроды наращиваются проводом заданной длины, соединение герметично изолировано в переходной втулке, а на конце может быть установлен термопарный разъем для быстрого подключения.
Ключевые преимущества:Широкий выбор диапазонов измерений. Доступны модификации от +250 до +1100°C, от +275 до +1100°C, от +293 до +1300°C, от -40 до +250°C, от -40 до +275°C, от -110 до +293°C, от -200 до -110°C.
Материал погружаемой части. Доступны: AISI321, AISI316, AISI310, AISI446, INCONEL600, ALLOY740.
Гибкость монтажа. Кабель можно изгибать до уровня спирали или петли, что критично для сложного оборудования.
Удобное удлинение. Термоэлектроды наращиваются проводом, стык герметизирован, предусмотрена установка термопарного разъема.
Надежное крепление. Монтаж через передвижные штуцеры ЮНКЖ031 (до 1,0 МПа). Возможно изготовление крепежа по чертежам заказчика.
Интеграция в автоматизацию. Комплектация выносными преобразователями ИПП с выходом 4–20 мА и протоколами HART, PROFIBUS-PA, FOUNDATION Fieldbus.
Выбор кабельного ввода. Штатный или специализированный — под конкретную задачу.
Универсальность рабочих сред. Хромель-алюмелевые термопары предназначены для измерения температуры газообразных, жидких и твердых сред, включая воздух, нейтральные, окислительные и инертные газы.
Широкий спектр применения. ТХА востребованы в металлургии, машиностроении, химической отрасли, лабораторных электропечах, ваннах с расплавами металлов, а также на керамических и кирпичных производствах.
Компания «Альфа-ЖАТ» предлагает купить преобразователь термоэлектрический КТХА02.01-02 по выгодной цене.
Доставка осуществляется по всей России и в страны СНГ.
