Диаметр монтажной части 6,0 мм.
| Класс допуска | 1, 2 |
| Показатель тепловой инерции |
2,0; 4,0 с |
| Количество рабочих спаев | 1, 2 |
| Исполнение рабочего спая |
изолированный, неизолированный, открытый |
| Герметичность к измеряемой среде | герметичный |
| Диапазон условных давлений | от 0,1 до 150 МПа |
| Средняя наработка до отказа | 10 лет |
| Унифицированный выходной сигнал | 4-20 мА, HART |
| Устойчивость к вибрации | V3 |
| Диаметр монтажной части | 6,0 мм |
| Длина монтажной части | 10÷100000 мм |
| Обозначение класса | k0, k1, k2 |
| Климатическое исполнение | УХЛ2 |
| Исполнение по степени защиты | IP40, IP65 |
| Маркировка взрывозащиты | 0ExiaIICT6 |
| Тип датчика температуры | ТХА |
| Номинальная статическая характеристика | K |
| Диапазон измеряемых температур |
от -200 до -110°C от +293 до +1300°C |
| Тип контролируемой среды |
жидкости, газы, твердые тела |
|
№ чертежа |
КТХА02.02-10 |

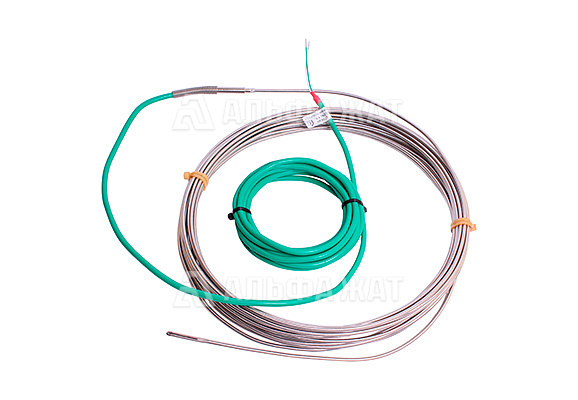

Преобразователь термоэлектрический КТХА02.02-10 выполнен без монтажных элементов, с подкатанным наконечником и рассчитаны на работу с твёрдыми поверхностями, а также с жидкими, газообразными и сыпучими средами. Гибкий кабель позволяет монтировать датчик даже в самых стеснённых условиях — вплоть до сворачивания в петлю или спираль. Для удобства подключения термоэлектроды наращиваются проводом нужной длины, стык герметично изолирован переходной втулкой, а на конце может быть установлен термопарный разъём.
Ключевые преимущества:Широкий выбор диапазонов измерений. Доступны модификации от +250 до +1100°C, от +275 до +1100°C, от +293 до +1300°C, от -40 до +250°C, от -40 до +275°C, от -110 до +293°C, от -200 до -110°C.
Материал погружаемой части. Доступны: AISI321, AISI316, AISI310, AISI446, INCONEL600, ALLOY740.
Гибкость монтажа. Кабель можно изгибать до уровня спирали или петли, что упрощает установку на сложном оборудовании.
Удлинение и герметизация. Термоэлектроды наращиваются проводом, стык герметизирован в переходной втулке, предусмотрена установка термопарного разъёма.
Надёжное крепление. Монтаж через передвижные штуцеры ЮНКЖ031 (до 1,0 МПа). Возможно изготовление крепежа по чертежам заказчика.
Интеграция в автоматизацию. Комплектация выносными преобразователями ИПП с выходом 4–20 мА и протоколами HART, PROFIBUS-PA, FOUNDATION Fieldbus.
Выбор кабельного ввода. Штатный или специализированный — под конкретную задачу.
Универсальность рабочих сред. Хромель-алюмелевые термопары предназначены для измерения температуры газообразных, жидких и твердых сред, включая воздух, нейтральные, окислительные и инертные газы.
Широкий спектр применения. ТХА востребованы в металлургии, машиностроении, химической отрасли, лабораторных электропечах, ваннах с расплавами металлов, а также на керамических и кирпичных производствах.
Компания «Альфа-ЖАТ» предлагает купить преобразователь термоэлектрический КТХА02.02-10 по выгодной цене.
Доставка осуществляется по всей России и в страны СНГ.
