Метод импульсной рефлектометрии: диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) |
12,5/25/50/100/ 200/400/800/1600/ 3200...102400 м |
|
Коэффициент укорочения |
1,000...7,000 |
|
Зондирующие сигналы |
импульс 7 В (25 В), 10 нс...30 мкс |
|
Выходное сопротивление |
30-420 Ом |
|
Перекрываемое затухание |
не менее 80 дБ |
|
Инструментальная погрешность измерения расстояния |
не более 0,2% |
|
Разрешающая способность по расстоянию при укорочении 1,5 |
не хуже 3 мм |
|
Система отсчета при помощи двух вертикальных курсоров: нулевого и измерительного |
наличие |
|
Отстройка от аддитивных помех и шумов - аналоговая фильтрация за счет подключения фильтра нижних частот |
наличие |
|
Отстройка от синхронных помех за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля) |
наличие |
|
Калибровка по расстоянию |
автоматическая |
|
Питание (встроенные аккумуляторы, сеть переменного тока, бортовая сеть автомобиля) |
наличие |
|
Диапазон рабочих температур |
от -10 до +50°С |
|
Мостовой метод: сопротивление шлейфа |
0,1 Ом...20 КОм 20…100 КОм |
|
Оммическая асимметрия |
0,1...100 Ом |
|
Емкость линии |
1 нФ...3 мкФ |
|
Сопротивление изоляции |
0 кОм...1 ГОм 1 ГОм…10 ГОм 10 ГОм…50 ГОм |
|
Расстояние до места повреждения (понижения изоляции, утечки при сопротивлении 100 ом/км) |
100 км |
|
Габаритные размеры (ДхШхВ) |
275х160х65 мм |
|
Масса |
2 кг |
|
Рефлектометр |
1 шт |
|
Свидетельство о поверке |
1 шт |

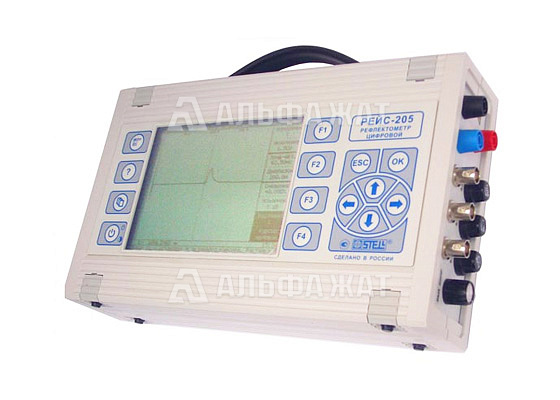

Рефлектометр цифровой является малогабаритным мощным цифровым измерительным прибором, который предназначен специально для обнаружения всех видов повреждений в силовых и других кабельных линиях.
Типы измерения:
метод колебательного разряда
импульсно-дуговой метод
Компания «Альфа-ЖАТ» предлагает приобрести рефлектометр цифровой РЕЙС-205 (с поверкой) по низкой цене. Доставка в любой регион России и СНГ!
