Метод импульсной рефлектометрии: диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) |
200/400/800/1600/ 3200/6400/12800/ 25600/51200 м |
|
Коэффициент укорочения |
1,000...7,000 |
|
Зондирующие сигналы |
импульс 7 В (25 В), 12,5 нс...30 мкс |
|
Выходное сопротивление |
25-1000 Ом |
|
Перекрываемое затухание |
не менее 80 дБ |
|
Инструментальная погрешность измерения расстояния |
не более 0,2% |
|
Разрешающая способность по расстоянию при укорочении 1,5 |
не хуже 3 мм |
|
Система отсчета при помощи двух вертикальных курсоров: нулевого и измерительного |
наличие |
|
Отстройка от аддитивных помех и шумов - аналоговая фильтрация за счет подключения фильтра нижних частот |
наличие |
|
Отстройка от синхронных помех за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля) |
наличие |
|
Калибровка по расстоянию |
автоматическая |
|
Питание (встроенные аккумуляторы, сеть переменного тока, бортовая сеть автомобиля) |
наличие |
|
Диапазон рабочих температур |
от -10 до +55°С |
|
Метод колебательного разряда: диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) |
200/400/800/1600/ 3200/6400/12800/ 25600/51200 м |
|
Максимальная амплитуда входных сигналов |
50 В |
|
Входное сопротивление по волновому входу |
2 кОм |
|
Инструментальная погрешность измерения расстояния |
не более 0,2 % |
|
Частота дискретизации |
160 МГц |
|
Подключение к линии (при методе колебательного разряда) |
присоединительное устройство |
|
Импульсно-дуговой метод: диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) |
200/400/800/1600/ 3200/6400/12800/ 25600/51200 м |
|
Инструментальная погрешность измерения расстояния |
не более 0,2 % |
|
Диапазон амплитуд входных сигналов (периодических и однократных) на входе |
0,002 - 50 В |
|
Частота дискретизации входного сигнала |
160 МГц |
|
Усиление |
от -12 до 60 дБ |
|
Габаритные размеры (ДхШхВ) |
210х160х65 мм |
|
Масса |
2 кг |
|
Блок питания-зарядки |
1 шт |
|
Вспомогательный кабель питания 12 В |
1 шт |
|
Кабель поверки |
1 шт |
|
Кабель присоединительный |
1 шт |
|
Кабель связи с компьютером |
1 шт |
|
Кабель синхронизации |
1 шт |
|
Кабель соединительный (2 м) |
3 шт |
|
Предохранитель ВП2Б-1В 0,25 А 250 В |
4 шт |
|
Предохранитель ВП2Б-1В 1А 250 В |
1 шт |
|
Прибор РЕЙС-305 |
1 шт |
|
Программа РЕЙС-305 на дискете |
1 шт |
|
Руководство по эксплуатации |
1 шт |
|
Сумка |
1 шт |
|
Формуляр |
1 шт |

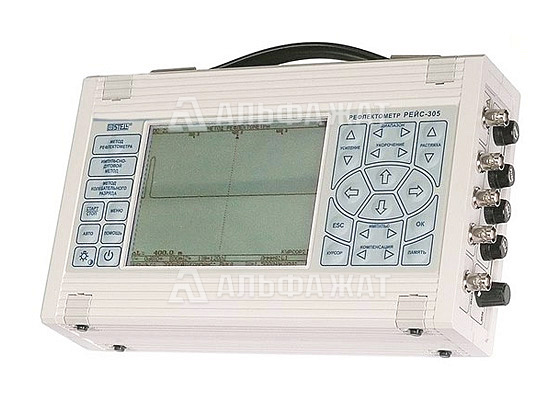

Рефлектометр цифровой является малогабаритным мощным цифровым измерительным прибором, который предназначен специально для обнаружения всех видов повреждений в силовых и других кабельных линиях.
Типы измерения:
метод колебательного разряда
импульсно-дуговой метод
Компания «Альфа-ЖАТ» предлагает приобрести рефлектометр цифровой РЕЙС-305 по низкой цене. Доставка в любой регион России и СНГ!
