Рабочие характеристики генератора в гармоническом режиме |
|
|
Выход генератора |
симметричный |
|
Выходное сопротивление |
120+6 Ом |
|
Затухание асимметрии |
не более -40 дБ |
|
Выходной уровень |
8+0,5 дБн |
|
Тип выходного сигнала |
гармонический |
|
Частоты основного списка |
2048 кГц 1024 кГц 512 кГц 256 кГц 128 кГц 64 кГц 32 кГц |
|
Шаг выбора частоты в диапазоне: 4096-2048 кГц 2048-1024 кГц 1024-512 кГц 512-256 кГц 256-128 кГц 128-64 кГц 64-32 кГц |
8 кГц 8 кГц 4 кГц 2 кГц 1 кГц 0,5 кГц 0,25 кГц |
|
Допустимая погрешность установки частоты |
0,05 % |
|
Рабочие характеристики генератора в режиме ИКМ |
|
|
Рабочие скорости |
2048 кбит/c, 1024 кбит/c |
|
Длительность импульса |
244+30 нс, 488+30 нс |
|
Длительность фронта |
не более 80 нс |
|
Длительность спада |
не более 80 нс |
|
Амплитуда импульсов |
3+0,3 В |
|
Формируемые cигналы |
ПСП длиной (215-1) бит |
|
Режим искусственного ввода ошибок |
1 ошибка в секунду (К=4х10-7- 5х10-7 ) |
|
Выход генератора |
симметричный |
|
Выходное сопротивление |
120+6 Ом |
|
Затухание асимметрии |
не более -40 дБ |
|
Масса |
0,5 кг |
|
Генератор Дельта |
1 шт |
|
Зарядно-питающее устройство 1 ЗПУ-12 / 0,5 |
1 шт |
|
Сигнальный провод |
1 шт |
|
Сумка для переноски |
1 шт |
| Аккумуляторы Ni-MH, AA, 1,2 В; 2,3 АЧ |
4 шт |
|
Техническое описание и инструкция по эксплуатации |
1 шт |

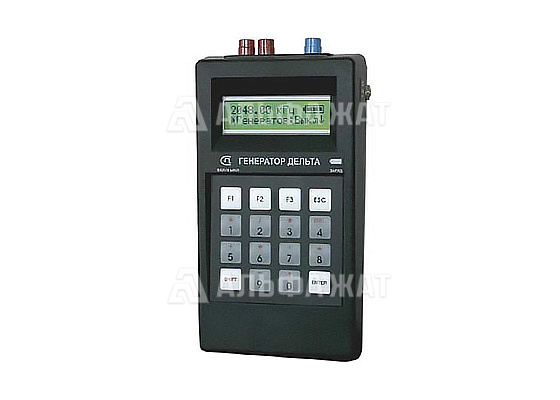

Генератор предназначен для формирования сигналов при совместной работе с приборами Дельта-ПРО+, Дельта-ПРО DSL, Гамма DSL в полевых и стационарных условиях.
Устройство подключается на дальнем конце кабеля и может работать как на любой частоте 30 кГц - 4 МГц, так и по сетке частот измерителя для снятия АЧХ кабеля.
Компания «Альфа-ЖАТ» предлагает приобрести генератор Дельта (для Дельта-ПРО DSL) по низкой цене. Доставка в любой регион России и СНГ!
