Комплекс предназначен для свивки длинномерных изделий из проводов
| Электронное смоточное устройство ЭСУ-30: |
|
| Максимальный диаметр каркаса | 300 мм |
| Максимальная высота катушки | 500 мм |
| Грузоподъемность | 30 кг |
| Номинальная потребляемая мощность | 0,25 кВт |
|
Карусельно-обвивочный механизм на базе станка СНС-5.0-400: |
|
| Диаметр навиваемого провода | 0,08-9 мм |
| Количество одновременно наматываемых проводов | 1 / 8 |
|
Размеры исходных катушек с проводом (диаметр х высота) |
80х160 мм |
| Диапазон регулирования скорости вала намотки | 0-450 об/мин |
| Максимальный крутящий момент | 1,08 кг*м |
|
Тормоз электродинамический, программируемый, электромеханический |
есть |
|
Счетчик числа витков электронный, автореверсивный, программируемый |
есть |
| Дискретность счета | 0,1 витков |
| Задаваемое число витков намотки | 0,1–99999,9 |
| Номинальная потребляемая мощность | 2 кВт |
| Вытяжной механизм (аналог раскладчика) ВЛМ-27: |
|
| Диаметр вытягиваемого свитого материала | до 27 мм |
|
Механизм привода вытяжного шкива (шаговый двигатель, ведущая и ведомая шестерни) |
есть |
| Максимальная линейная скорость вытяжного шкива | 40 мм/сек |
| Шаг вытяжки | 0,942 мм |
|
Регулировка шага вытяжного шкива (электронный редуктор) |
есть |
|
Реверс направления движения вытяжного шкива (ручной, автоматический, программируемый) |
есть |
| Автоматическая головка обмотки изоляции АГОИ: |
|
| Количество изолировочных бабин | 2 шт |
| Ширина ленты изоляции | 20-25 мм |
| Максимальный диаметр бабины изоляции | 150 мм |
|
Номинальная скорость вращения бобин изоляции при 50 Гц |
25 об/мин |
| Мощность моторедуктора | 0,4 кВт |
| Регулируемый угол атаки ленты | 0-40 градусов |
| Диаметр изолируемой свивки | до 30 мм |
| Приемный механизм на базе станка СНО-3.0-400: |
|
| Количество изолировочных бабин | 2 шт |
| Ширина ленты изоляции | 150 мм |
|
Номинальная скорость вращения бобин изоляции при 50 Гц |
25 об/мин |
| Мощность моторедуктора | 0,4 кВт |
| Регулируемый угол атаки ленты | 0-40 градусов |
| Диаметр изолируемой свивки | до 30 мм |
| Автоматическое и ручное управление | есть |
| Количество различных секций | 1-99 |
| Количество повторяющихся секций | 1-999 |
| Напряжение питания | 220 В |
| Частота питания | 50 Гц |
| Номинальная потребляемая мощность | 3,5 кВт |
| Габаритные размеры (ДхШхВ) | 4100х1000х1800 мм |
| Масса | 500 кг |
| Электронное смоточное устройство ЭСУ-30 | 1 шт |
| Карусельно-обвивочный механизм | 1 шт |
| Планшайба на 8 катушек | 1 шт |
| Планшайба на 1 катушку | 1 шт |
| Фильеры | 6 комп |
| Вытяжной механизм | 1 шт |
| Автоматическая головка обмотки изоляции АГОИ | 1 шт |
| Приемный механизм | 1 шт |
| Блок управления на базе | 1 шт |
| Компьютер | 1 шт |
| Рама стальная разборная | 1 шт |

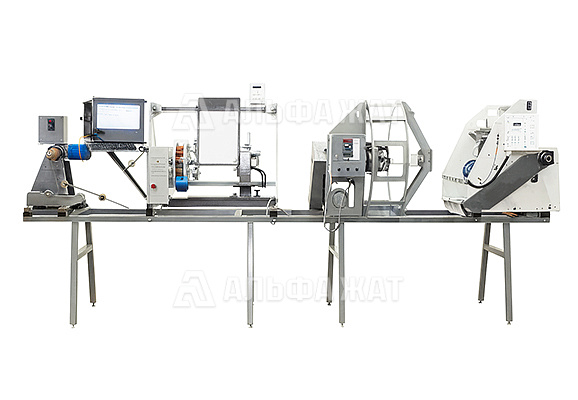

Линия по производству биорезонансных антенн КО-8-28 предназначена для свивки длинномерных изделий из проводов для производства биорезонансных антенн.
В комплектацию станка входят вытяжной и приемный механизмы, карусельно-обвивочный механизм и автоматическая головка обмотки изоляции.
Компания «Альфа-ЖАТ» предлагает выгодные цены на линию по производству биорезонансных антенн КО-8-28.
Доставка осуществляется по всей территории России и в страны СНГ.
